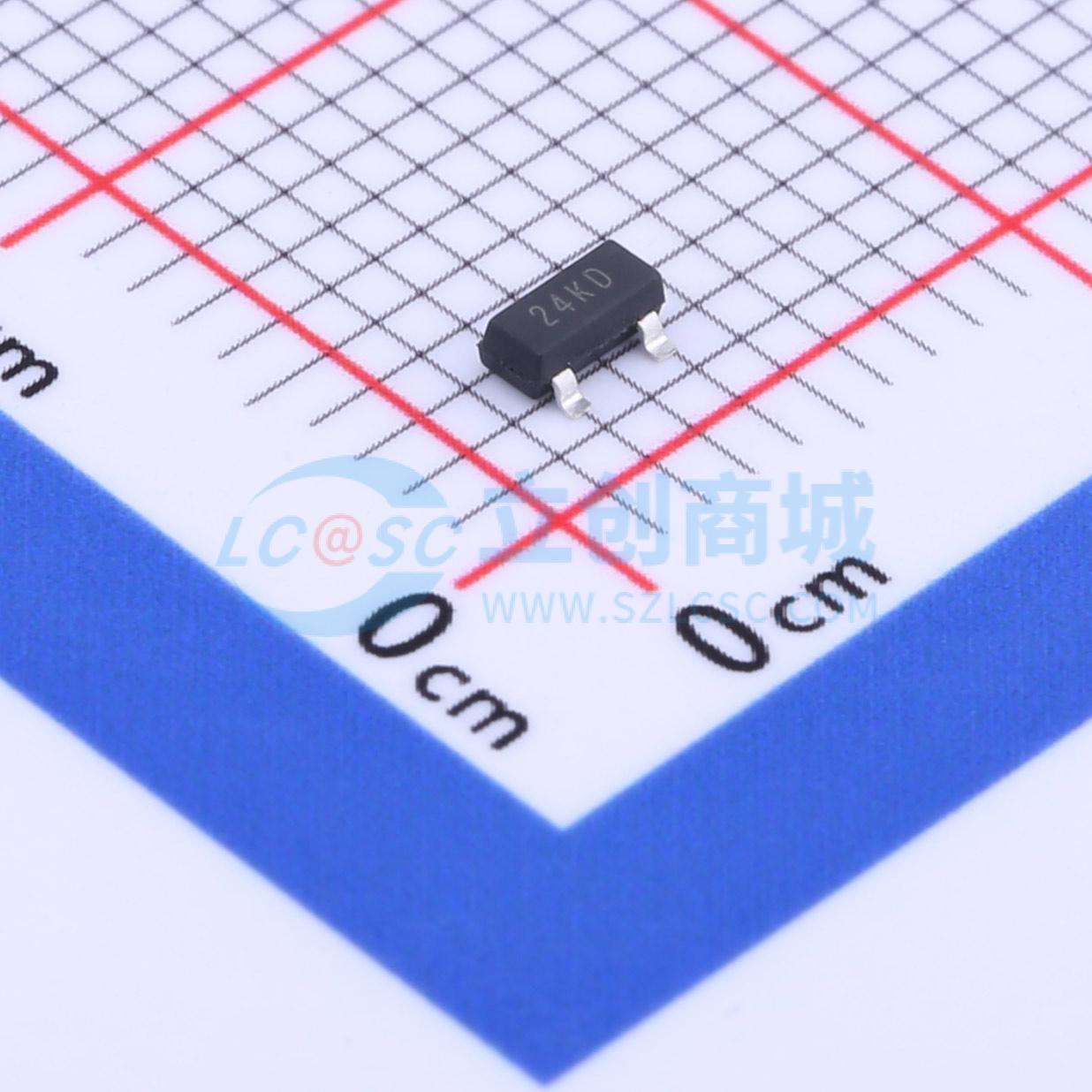

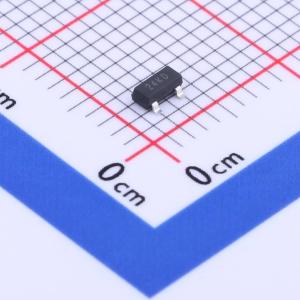

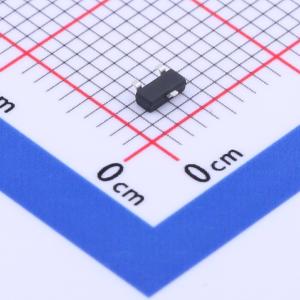

ST3424
1个N沟道 耐压:60V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST3424 是 N 沟道逻辑增强型功率场效应晶体管，采用高单元密度 DMOS 沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑的电源管理，以及其他需要高端开关的电池供电电路
- 品牌名称
- STANSON(司坦森)
- 商品型号
- ST3424
- 商品编号
- C2682908
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 55mΩ@10V；60mΩ@4.5V | |
| 耗散功率(Pd) | 1.8W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@10V | |
| 输入电容(Ciss) | 400pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 240pF |
商品概述
ST2304是一款N沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑的电源管理、其他电池供电电路，以及需要低在线功率损耗的场合。该产品采用超小外形表面贴装封装。
商品特性
- 30V/3.2A，RDS(ON) = 50 mΩ（典型值）@VGS = 4.5V
- 30V/2.0A，RDS(ON) = 65 mΩ @VGS = 2.5V
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- SOT-23-3L封装设计
