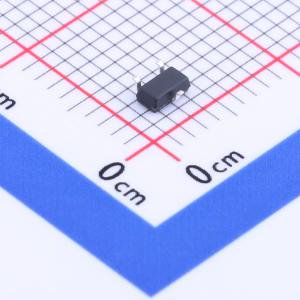

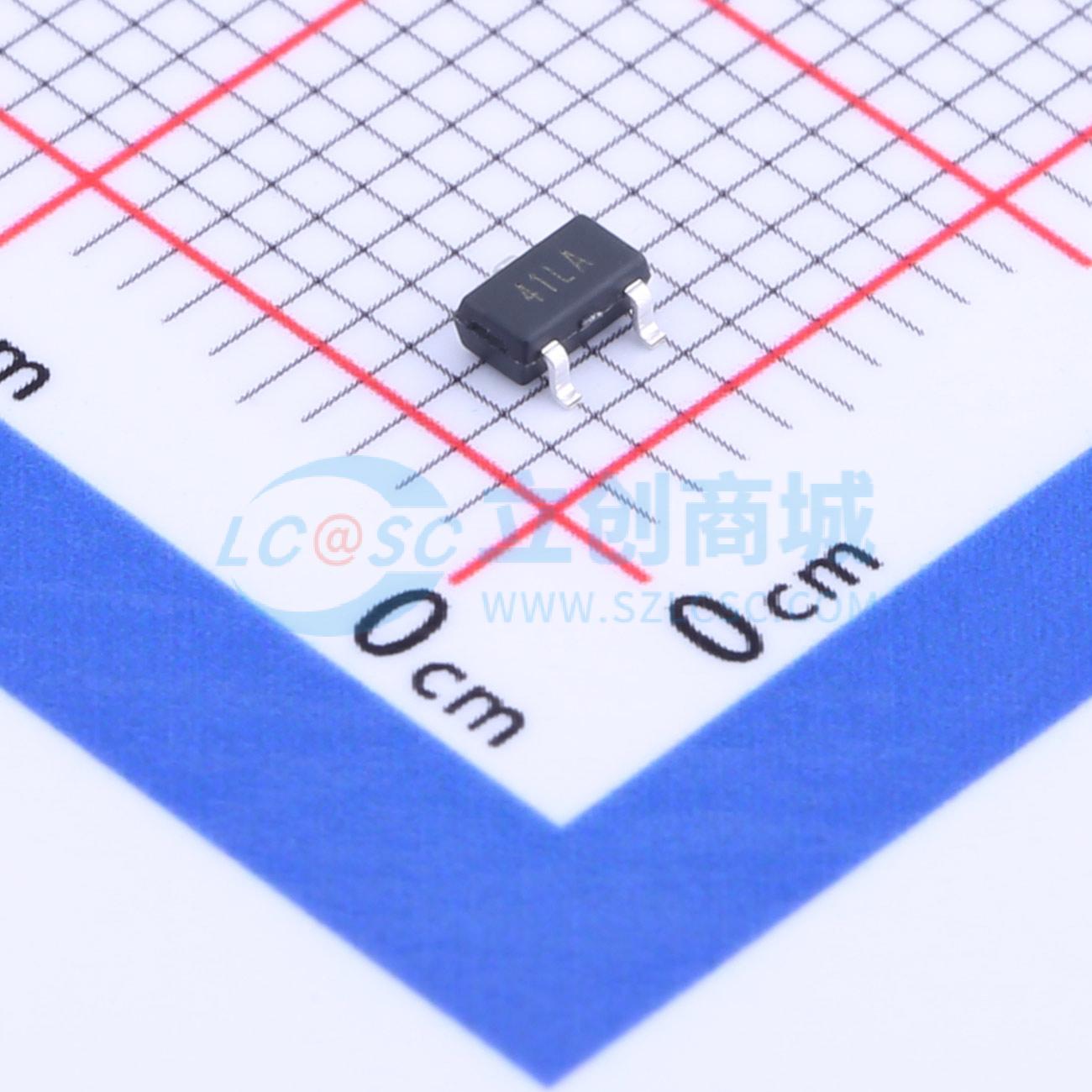

温馨提醒：图片仅供参考，商品以实物为准
ST2341S23RG
P通道,电流:-5.3A,耐压:-20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST2341S23RG 是一款 P 沟道逻辑增强型功率场效应晶体管，采用高单元密度 DMOS 沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑的电源管理、其他电池供电电路，以及需要低在线功率损耗的场合
- 品牌名称
- STANSON(司坦森)
- 商品型号
- ST2341S23RG
- 商品编号
- C2682894
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5.3A | |
| 导通电阻(RDS(on)) | 30mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 160pF |
商品概述
ST2300SRG是一款采用高单元密度DMOS沟槽技术制造的N沟道逻辑增强型功率场效应晶体管。 这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑的电源管理以及其他电池供电电路，并且在超小外形的表面贴装封装中需要低在线功率损耗。
商品特性
- 20V/6.0A，RDS(ON) = 35 mΩ（典型值）
- @VGS = 10V
- 20V/5.0A，RDS(ON) = 48 mΩ @VGS = 4.5V
- 20V/4.5A，RDS(ON) = 90 mΩ @VGS = 2.5V
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- SOT - 23封装设计
