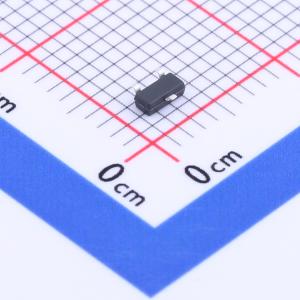

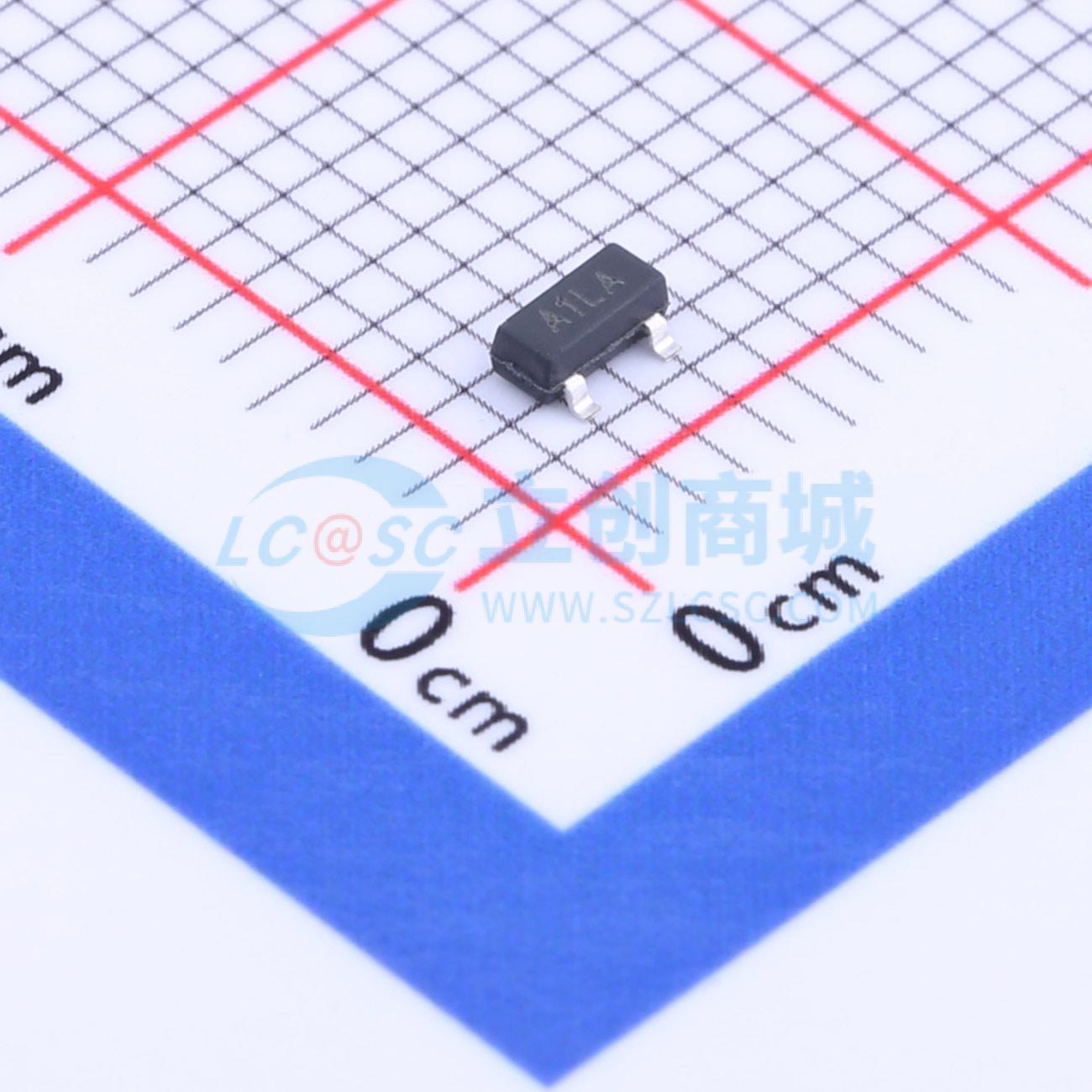

温馨提醒：图片仅供参考，商品以实物为准
ST3401SRG
1个P沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST3401RSG是一款P沟道逻辑增强型功率场效应晶体管，采用高单元密度DMOS沟槽技术制造。这种高密度工艺经过专门设计，可将导通电阻降至最低。这些器件特别适用于低电压应用，如手机和笔记本电脑的电源管理、其他电池供电电路，以及需要低线路功率损耗的场合
- 品牌名称
- STANSON(司坦森)
- 商品型号
- ST3401SRG
- 商品编号
- C2682891
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 55mΩ@10V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@15V | |
| 输入电容(Ciss) | 540pF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 131pF |
商品特性
- 30V / -4.0A,RDS(ON) = 55 m Ω(典型值)
- @VGS = -10V
- 30V / -3.2A,RDS(ON) = 62 m Ω @VGS = -4.5V
- 30V / -1.2A,RDS(ON) = 90 m Ω @VGS = -2.5V
- 超高密度单元设计,实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- SOT - 23封装设计
应用领域
-手机-笔记本电脑电源管理-其他电池供电电路
