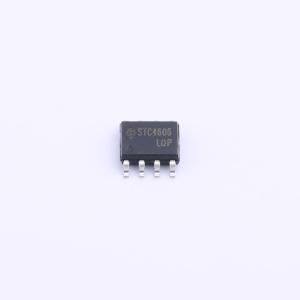

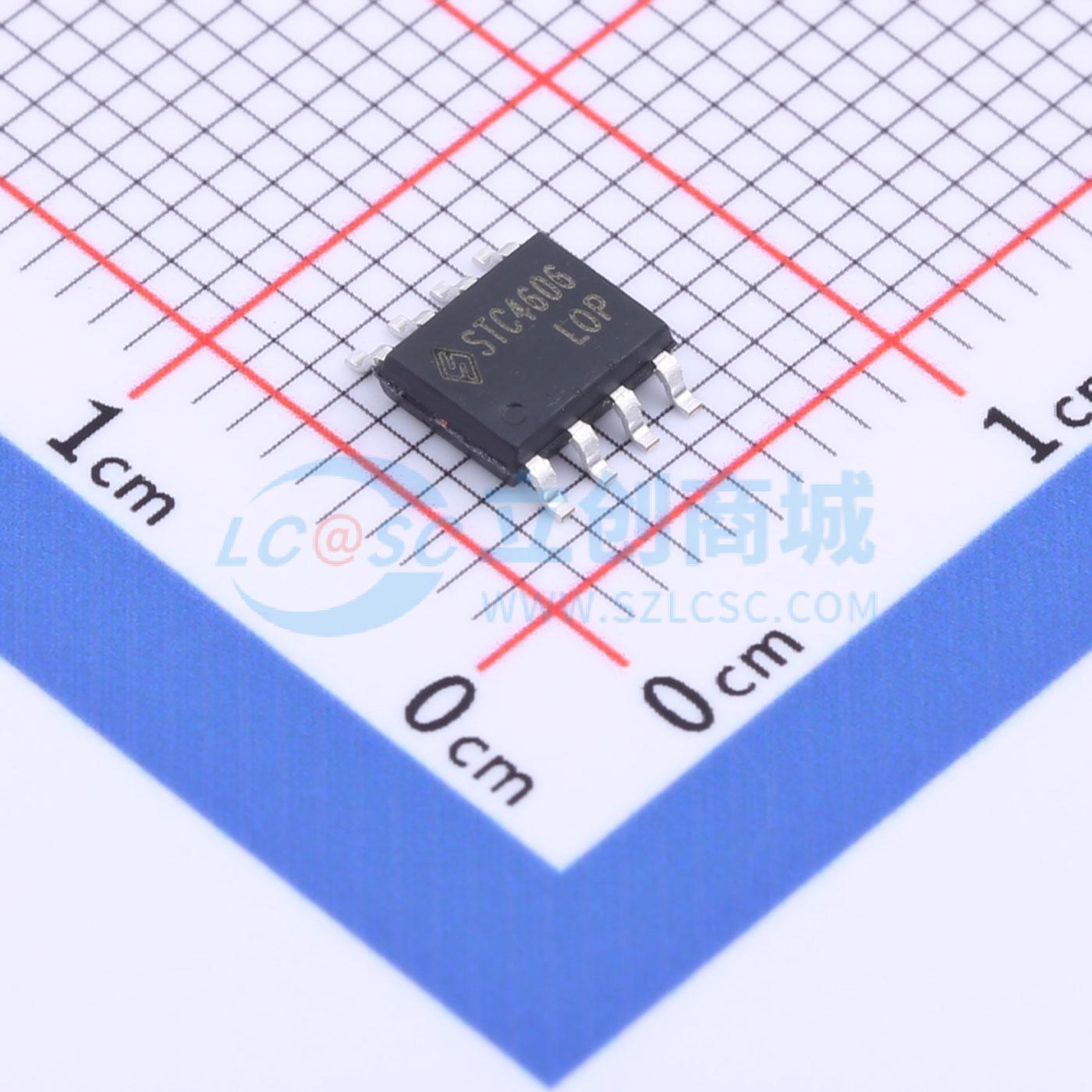

STC4606实物图
  • STC4606商品缩略图
  • STC4606商品缩略图
  • STC4606商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

STC4606

N沟道和P沟道增强型MOSFET,电流:6.0A/-6.0A,耐压:30V/-30V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
STC4606是采用高单元密度DMOS沟槽技术的N沟道和P沟道增强型功率场效应晶体管。这种高密度工艺专门用于最小化导通电阻并提供卓越的开关性能。该器件特别适用于低压应用,如笔记本电脑电源管理和其他电池供电电路,这些应用需要高端开关、低在线功率损耗和抗瞬态能力
品牌名称
STANSON(司坦森)
商品型号
STC4606
商品编号
C2682803
商品封装
SOP-8​
包装方式
编带
商品毛重
1.152克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)30V;30V
连续漏极电流(Id)6A;6A
导通电阻(RDS(on))30mΩ@10V;51mΩ@10V
耗散功率(Pd)1.44W
属性参数值
阈值电压(Vgs(th))800mV@250uA;1V@250uA;1.8V@250uA;2V@250uA
栅极电荷量(Qg)13.8nC@10V;18.5nC@10V
输入电容(Ciss)-
反向传输电容(Crss)-
工作温度-55℃~+150℃
类型N沟道+P沟道

商品概述

ST3401RSG是采用高单元密度DMOS沟槽技术制造的P沟道逻辑增强型功率场效应晶体管。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用,如手机和笔记本电脑电源管理、其他电池供电电路,以及需要低在线功率损耗的场合。该产品采用超小外形表面贴装封装。

商品特性

  • 30V / -4.0A,漏源导通电阻(典型值) = 55 mΩ
  • @VGS = -10V
  • 30V / -3.2A,VGS = -4.5V时,漏源导通电阻 = 62 mΩ
  • 30V / -1.2A,VGS = -2.5V时,漏源导通电阻 = 90 mΩ
  • 超高密度单元设计,实现极低的漏源导通电阻
  • 出色的导通电阻和最大直流电流能力
  • SOT - 23封装设计

应用领域

-手机-笔记本电脑电源管理-其他电池供电电路

数据手册PDF
