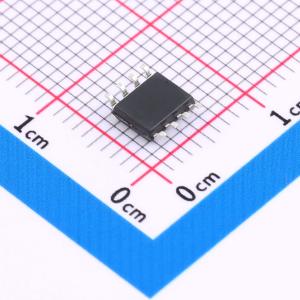

STP4403
1个P沟道 耐压:20V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STP4403是P沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低电压应用，如手机和笔记本电脑的电源管理以及其他电池供电电路，并且在超小外形的表面贴装封装中需要低线路功率损耗
- 品牌名称
- STANSON(司坦森)
- 商品型号
- STP4403
- 商品编号
- C2682811
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 48mΩ@1.8V | |
| 耗散功率(Pd) | 2.8W | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@5V | |
| 输入电容(Ciss) | 2.67nF | |
| 反向传输电容(Crss) | 480pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 520pF |
商品概述
STN454D是一款N沟道逻辑增强型功率场效应晶体管，采用高单元密度DMOS沟槽技术制造。STN454D专门设计用于提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率。它针对低栅极电荷、低RDS(ON)和快速开关速度进行了优化。
商品特性
- 20V / -10.0A,VGS = -4.5V时,RDS(ON) = 30 mΩ
- 20V / -8.6A,VGS = -2.5V时,RDS(ON) = 35mΩ
- 20V / -7.6A,VGS = -1.8V时,RDS(ON) = 48 mΩ
- 超高密度单元设计,实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- SOP - 8封装设计
- P沟道
应用领域
-手机-笔记本电脑电源管理-其他电池供电电路
