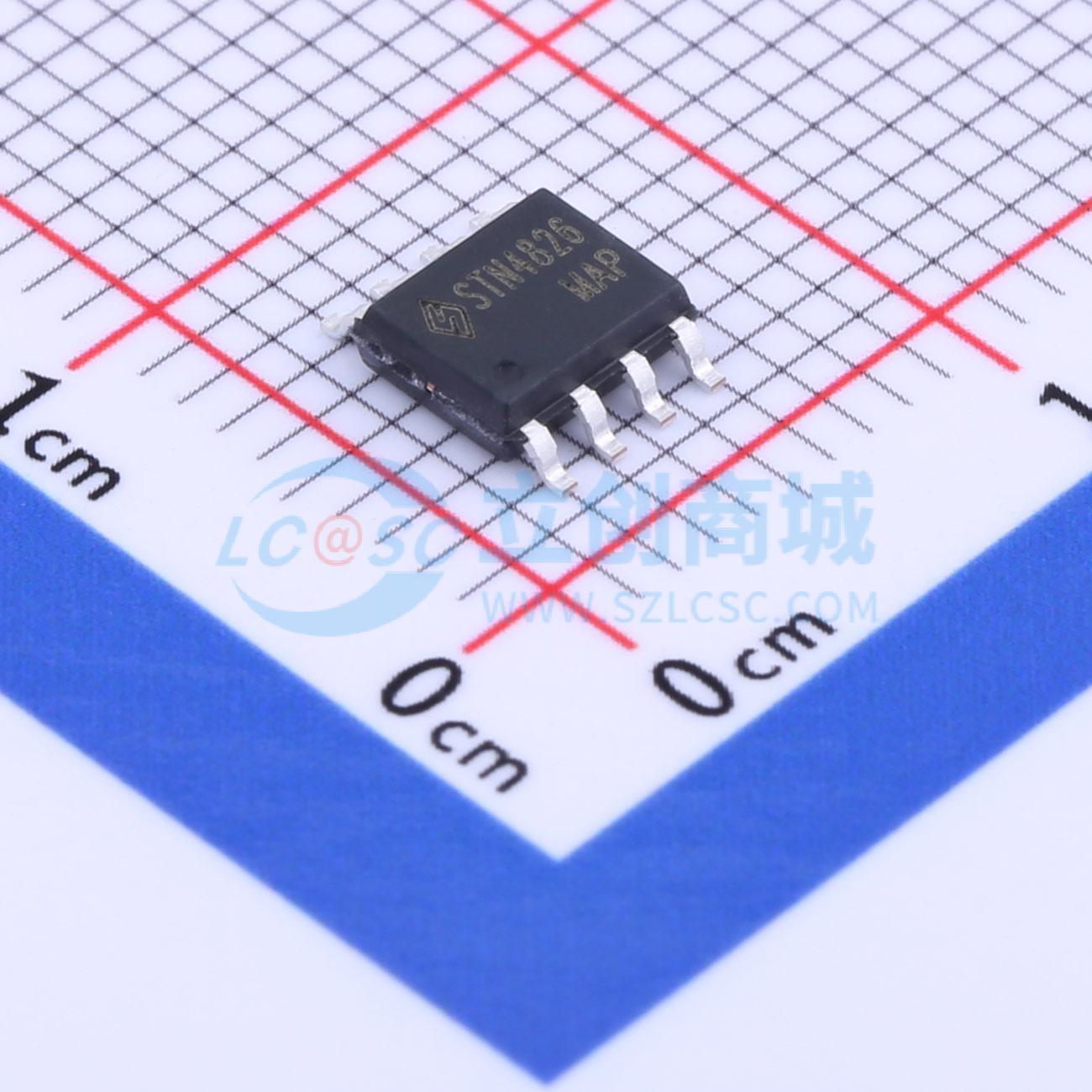

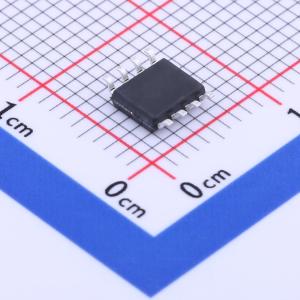

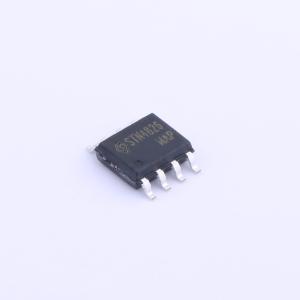

温馨提醒：图片仅供参考，商品以实物为准
STN4826
1个N沟道 耐压:60V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STN4826 是双 N 沟道逻辑增强型功率场效应晶体管，采用高单元密度的 DMOS 沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用、笔记本电脑电源管理以及其他需要高端开关的电池供电电路
- 品牌名称
- STANSON(司坦森)
- 商品型号
- STN4826
- 商品编号
- C2682805
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@10V | |
| 输入电容(Ciss) | 455pF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 243pF |
商品概述
STN4402是一款N沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如电源管理以及其他需要高端开关的电池供电电路。
商品特性
- 30V/12A，VGS = 10V时，RDS(ON) = 13 mΩ（典型值）
- 30V/10A，VGS = 4.5V时，RDS(ON) = 18 mΩ
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- SOP-8封装设计
