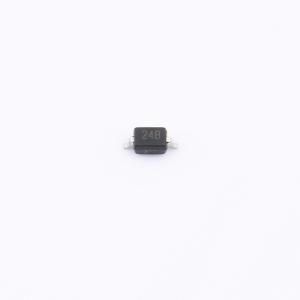

温馨提醒：图片仅供参考，商品以实物为准
HDF2B29FU,H3XHF
双向ESD 24V截止 峰值浪涌电流：9.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Bi双向单通道保护器件，额定电压24V，能处理9.5A峰值脉冲电流，兼具10pF的小型化电容值，确保高速信号畅通无阻，为电路设计带来高效且轻便的过电压保护方案。
- 商品型号
- HDF2B29FU,H3XHF
- 商品编号
- C25503306
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 9.5A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 20.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HDF2B29FU、H3XHF器件可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在8×20微秒脉冲下，峰值功率高达360瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- IEC61000-4-2 等级4 静电放电保护
- IEC61000-4-4 等级4 电快速瞬变脉冲群保护
