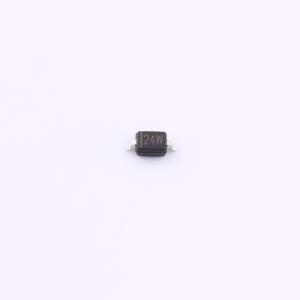

温馨提醒：图片仅供参考，商品以实物为准
HPJSD24W_R1
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器件，专为单路电路防护设计，具备24V电压耐受上限与6A瞬时电流吸收能力，为电路安全设立坚固防线。加之仅60皮法的低电容特性，确保信号传递无损，特别适合于保护对信号质量有严苛要求的精密电子设备，是高效能电路保护的理想之选。
- 商品型号
- HPJSD24W_R1
- 商品编号
- C25503228
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
该器件可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为SOD-323。
商品特性
- 单向静电放电保护，适用于单条线路
- 反向截止电压：最大24.0V
- 低泄漏电流：微安级别
- 响应时间典型值小于1微秒
- 低钳位电压：V_C = 60V @ I_PP = 6A
- 静电放电防护等级：30kV（空气放电）/ 30kV（接触放电）（依据IEC61000-4-2标准）
- 符合RoHS规范
