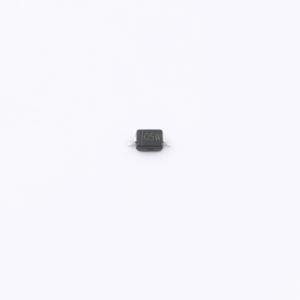

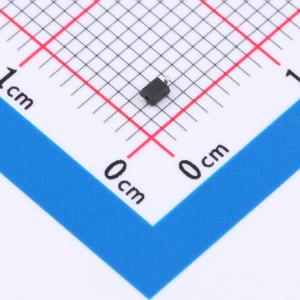

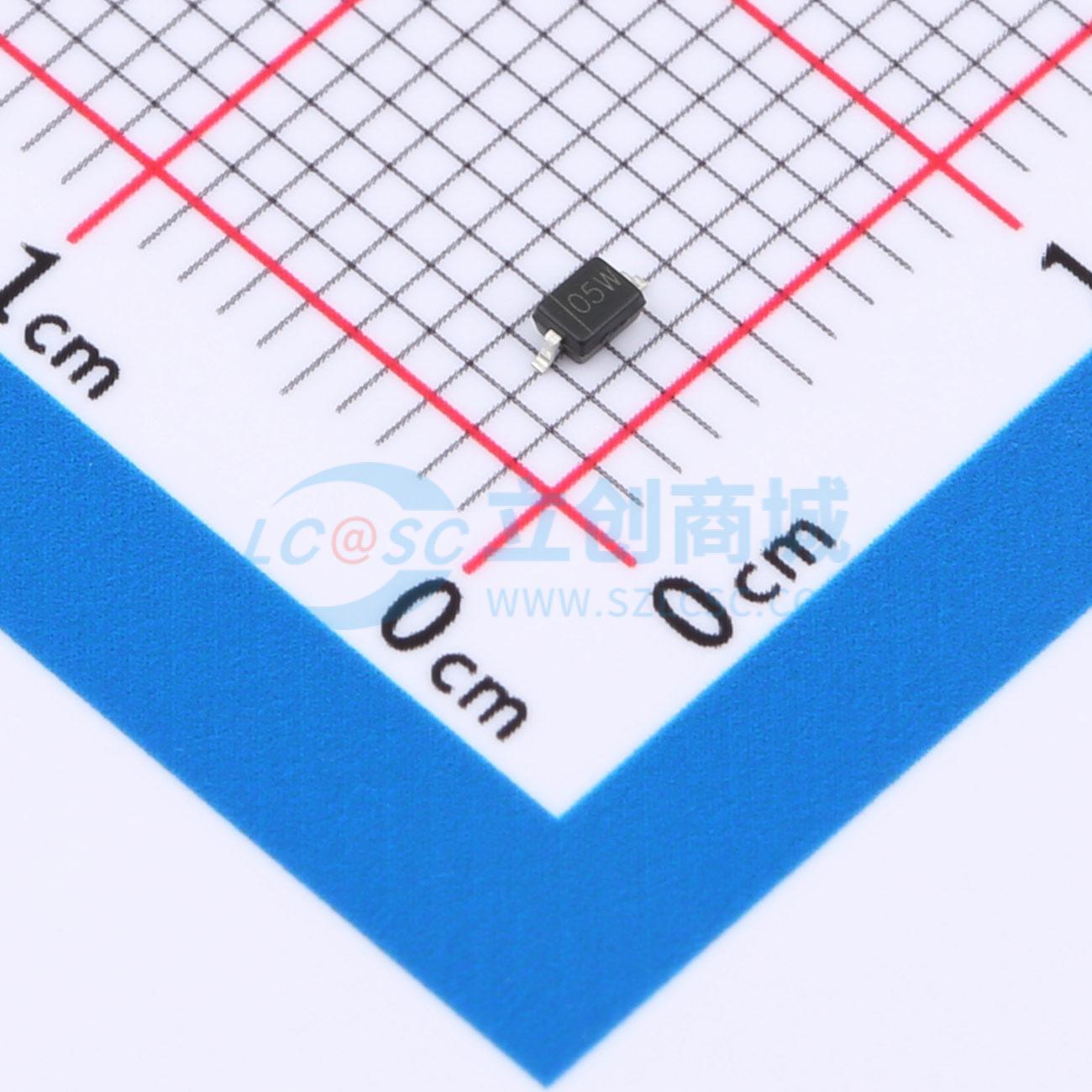

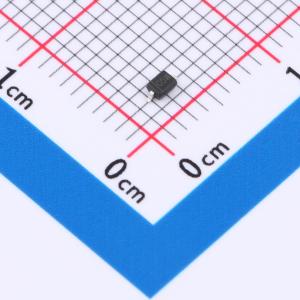

HESD5V0D3-TP
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件，设计精巧，专为单一通道应用打造。它具备5V的高耐压能力(VRWM)，能有效应对高达20A的瞬间浪涌电流(IPP)，确保电路安全无虞。此外，其典型的电容值低至250皮法(CJ)，有助于减少信号衰减，非常适合于高频或数据传输敏感型应用，既提升了系统稳定性，又保证了信号完整性。
- 商品型号
- HESD5V0D3-TP
- 商品编号
- C25503242
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HESD5V0D3-TP 可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其优异的钳位能力、低漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为 SOD-323。
商品特性
- 单向静电放电保护，保护一条线路
- 反向截止电压：最大 5.0V
- 低漏电流：微安级
- 响应时间：典型值 < 1 us
- 低钳位电压：VC = 20V@IPP = 20A
- 静电放电保护：30kV（空气放电）/ 30kV（接触放电）（IEC61000-4-2标准）
- 符合 RoHS 标准
