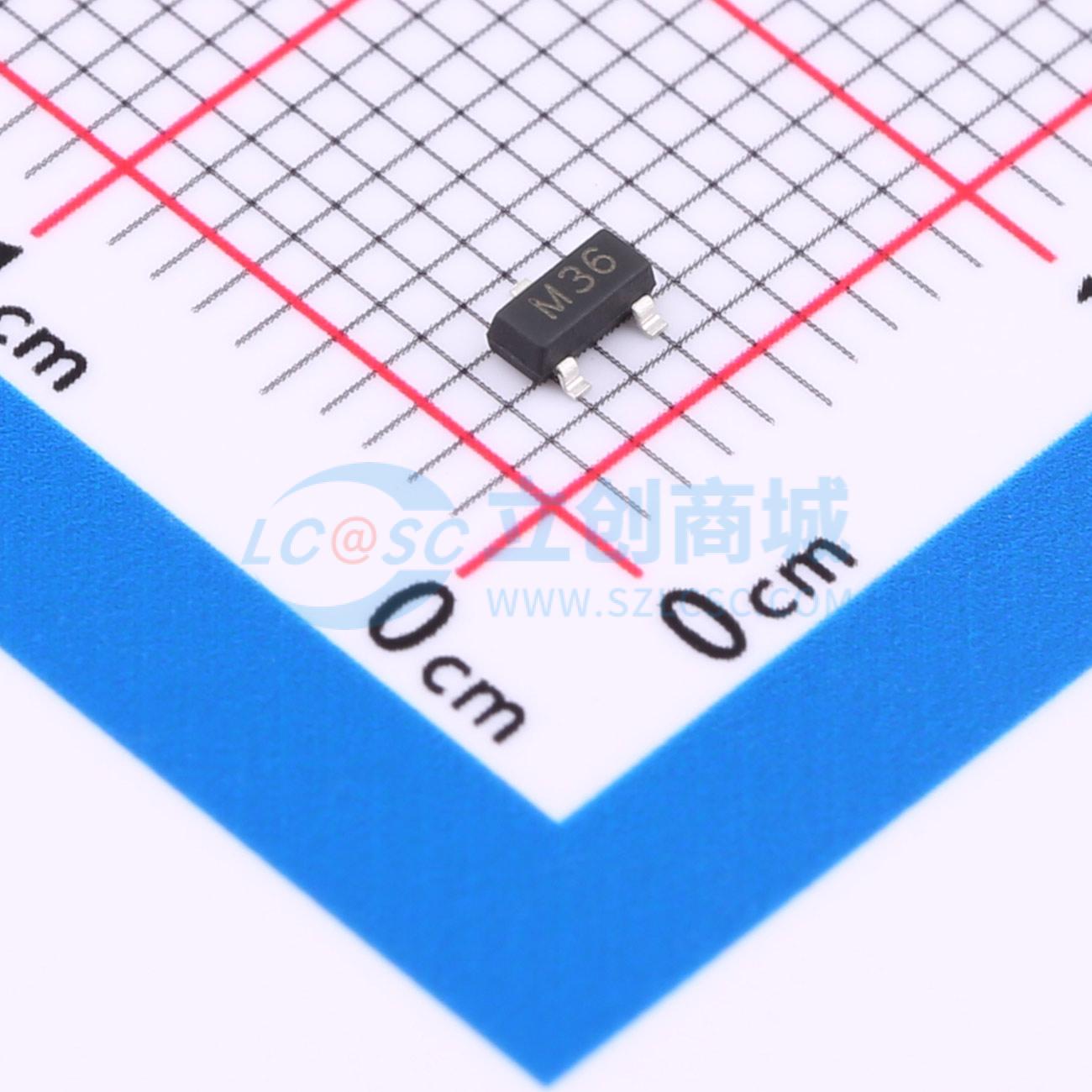

温馨提醒：图片仅供参考，商品以实物为准
HGSOT36C-G3-08
单向ESD 36V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Uni单向双通道保护器件，专为高电压需求设计，VRWM达36V，每通道可承受3A瞬时电流冲击，确保电路稳定运行。加之50皮法的低电容特性，有效减少信号干扰，是保障双线信号完整性和提升系统可靠性的优选方案。
- 商品型号
- HGSOT36C-G3-08
- 商品编号
- C25503254
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HGSOT36C-G3-08器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。采用SOT-23封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：450W（8/20us）
- 工作电压：36V
- 可保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
