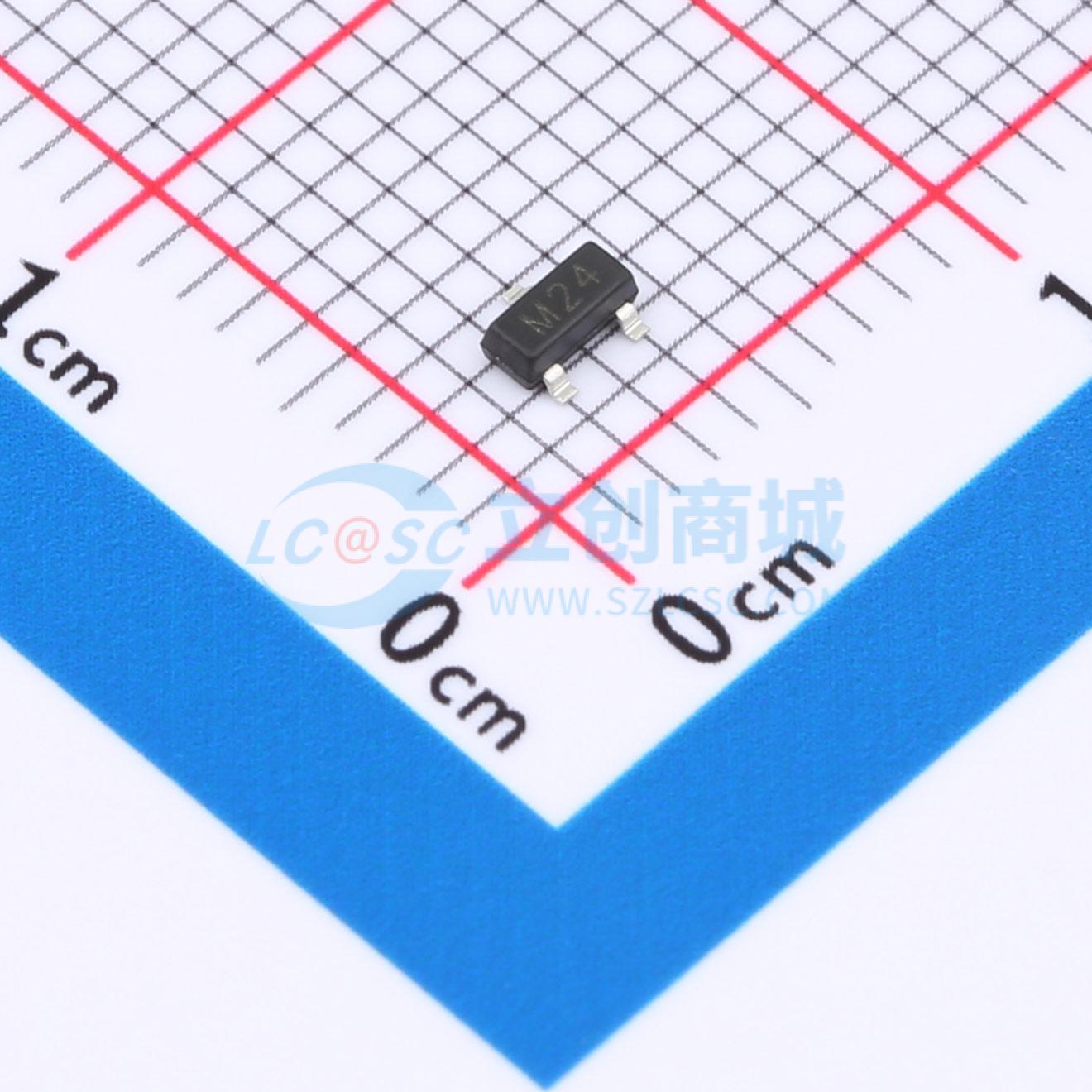

温馨提醒：图片仅供参考，商品以实物为准
HGSOT24C-HG3-18
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器采用双通道技术，工作电压高达24V，能承受6A的峰值脉冲电流冲击，为电路安全提供稳固保障。其60pF的低电容特性，确保了信号的清晰传输，特别适合于高速数据线路和精密电子设备的保护需求，有效提升系统整体的稳定性和可靠性。
- 商品型号
- HGSOT24C-HG3-18
- 商品编号
- C25503272
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HGSOT24C-HG3-18 可保护敏感半导体组件免受静电放电 (ESD) 及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于 ESD 环境的设计提供了业界领先的保护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。封装形式为 SOT-23。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) / ±30kV (空气放电) 和 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：450W (8/20us)
- 工作电压：24V
- 可保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
