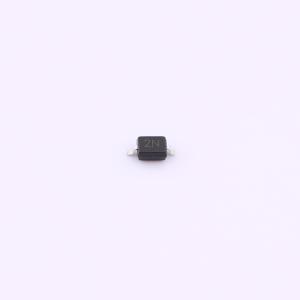

温馨提醒：图片仅供参考，商品以实物为准
HRSB36VTE-17
双向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器件，专为高可靠性应用设计，具有36V的额定电压 VRWM，能有效应对瞬态过电压，保护电路安全。其峰值脉冲电流IPP高达4A，展现出卓越的浪涌吸收能力。此外，低结电容CJ典型值为25pF，有助于确保高速信号完整性，减少数据传输中的信号衰减，非常适合于要求严苛的高频通信和精密电子系统中使用。
- 商品型号
- HRSB36VTE-17
- 商品编号
- C25503282
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016722克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品特性
- 小尺寸封装
- 低封装高度
- 峰值功率高达 350 W（8×20 μs 脉冲）
- 低漏电流
- 响应时间典型值小于 1 ns
- 符合 IEC61000-4-2 等级 4 静电放电保护标准
- 符合 IEC61000-4-4 等级 4 电快速瞬变脉冲群保护标准
