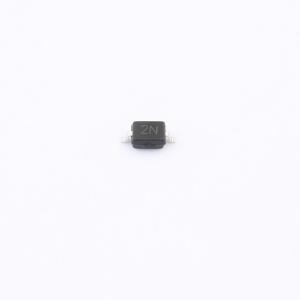

温馨提醒：图片仅供参考，商品以实物为准
HASD36C
双向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向保护器，采用单通道设计，耐压36V，具有4A的峰值脉冲电流吸收能力，为电路提供高效双向保护。25pF的低电容值，保证了信号传输的高效与纯净，特别适用于需要高保真信号路径的应用场合，是精密电路和高速数据线路上的理想守护者。
- 商品型号
- HASD36C
- 商品编号
- C25503285
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.020333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装类型为SOD-323。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20微秒脉冲下峰值功率可达350瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- IEC61000-4-2 第4级静电放电防护
- IEC61000-4-4 第4级电快速瞬变脉冲群防护
