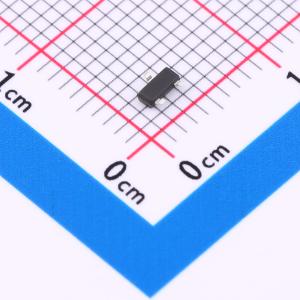

温馨提醒：图片仅供参考，商品以实物为准
HGL05T-HG3-08
单向TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护元件，专为5V电压电路定制，单通道设计聚焦核心保护功能。15A峰值脉冲电流处理能力，有效抑制电压尖峰，确保电路稳定性。1.5pF的超低结电容值，保障了信号传输的高速与纯净，尤其适合于要求严格的高频通讯和数据处理应用，是提升系统鲁棒性和数据完整性的小型守护者。
- 商品型号
- HGL05T-HG3-08
- 商品编号
- C25503303
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
HGL05T-HG3-08 是一款超低电容 TVS 阵列，专为保护高速数据接口而设计。其设计旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损伤。
商品特性
- 为高速数据线路提供瞬态保护
- 符合 IEC 61000-4-2 标准，接触放电 ±10kV，空气放电 ±15kV
- 符合 IEC 61000-4-4 标准，电快速瞬变脉冲群抗扰度 40A
- 峰值功耗：300W
- 工作电压：5V
- 保护单向线路
- 低钳位电压
- 低漏电流
- SOT-23 封装
