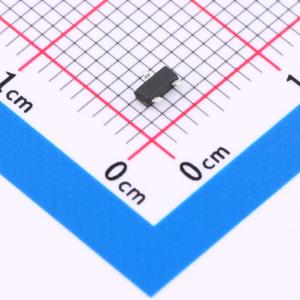

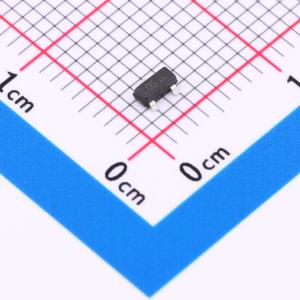

温馨提醒：图片仅供参考，商品以实物为准
HGL05T-HE3-18
单向 5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Uni单向保护器件，针对5V电压系统优化，单一通道构造专注核心防护。15A IPP耐受能力，为电路抵御瞬态电压波动提供强力支持。加之1.5pF的低结电容设计，确保高速信号无碍通行，是保障信号完整性和系统安全的精密选择，适用于各类对信号质量有严格要求的电子应用场合。
- 商品型号
- HGL05T-HE3-18
- 商品编号
- C25503302
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
HGL05T-HE3-18 是一款专为保护高速数据接口而设计的超低电容 TVS（瞬态电压抑制器）阵列。其设计旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。
商品特性
- 为高速数据线路提供瞬态保护
- 符合 IEC 61000-4-2 (ESD) ±10kV（接触放电）和 ±15kV（空气放电）标准
- 符合 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：300W (8/20us)
- 工作电压：5V
- 保护单向线路
- 低钳位电压
- 低泄漏电流
- SOT-23封装
应用领域
- 高速数据接口
