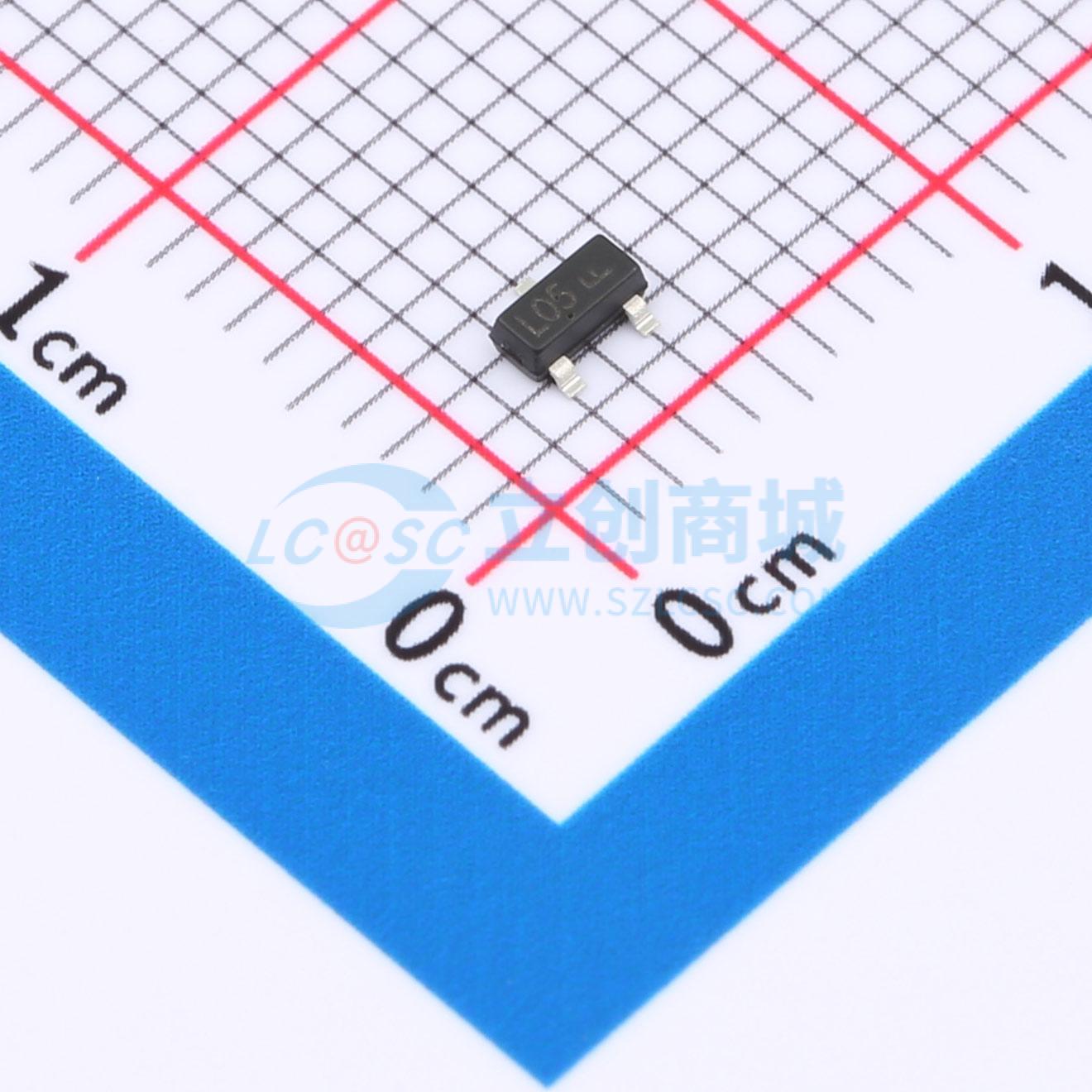

温馨提醒：图片仅供参考，商品以实物为准
HGL05T-HE3-08
单向TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护二极管，专为5V电压等级设计，单通道结构精简高效。它能承受15A的峰值脉冲电流冲击，为电路提供坚实的防护壁垒。超低的1.5pF结电容，确保了高速信号传输的无损通过，是高端电子设备及高速数据线路保护的优选方案，实现了保护强度与信号纯净度的双重优化。
- 商品型号
- HGL05T-HE3-08
- 商品编号
- C25503300
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
HGL05T-HE3-08 是一款专为保护高速数据接口而设计的超低电容 TVS（瞬态电压抑制器）阵列。其专门设计用于保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。
商品特性
- 为高速数据线路提供瞬态保护
- 符合 IEC 61000-4-2（静电放电）标准：±10kV（接触放电），±15kV（空气放电）
- 符合 IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值耗散功率：300W（8/20us）
- 工作电压：5V
- 保护单向线路
- 低钳位电压
- 低漏电流
- SOT-23封装
