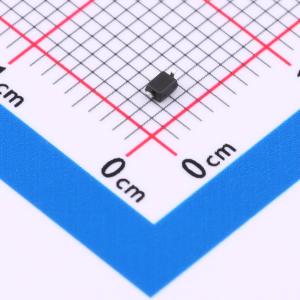

温馨提醒：图片仅供参考，商品以实物为准
HESD36VD3B
双向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器具备4A电流处理能力及36V工作电压，适配于多种电气环境。其25pF典型结电容确保了信号路径的低干扰性能，单通道双向配置支持双方向保护需求。该保护器适用于通信端口、数据传输线等敏感电路，有效抵御瞬态电压带来的损害。
- 商品型号
- HESD36VD3B
- 商品编号
- C25503284
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.020333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HESD36VD3B器件可保护敏感半导体组件免受静电放电（ESD）及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小型封装尺寸
- 低封装高度
- 在8×20微秒脉冲条件下，峰值功率可达350瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- IEC61000-4-2 4级ESD防护
- IEC61000-4-4 4级EFT防护
