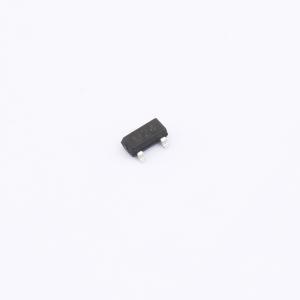

HGSOT24C-HE3-18
单向ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款高性能的Uni单向保护器件，具备双通道设计，可在24V最大工作电压下稳定运行。其卓越的6A峰值脉冲电流处理能力，有效抵御瞬时电流冲击。60pF的低结电容特性，确保了信号的快速无损传输，特别适合于对信号质量有严格要求的高灵敏度电路应用，为您的电子产品提供强大而精细的保护。
- 商品型号
- HGSOT24C-HE3-18
- 商品编号
- C25503275
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HGSOT24C-HE3-18可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了在不适合使用阵列的应用中保护2条单向线路的灵活性。采用SOT-23封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触) ±30kV (空气) 和 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：450W (8/20us)
- 工作电压：24V
- 保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
