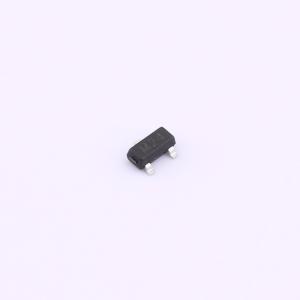

温馨提醒：图片仅供参考，商品以实物为准
HGSOT24C-G3-08
单向ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 介绍给您这款高性能Uni单向保护器件，双通道设计适应更多复杂电路需求。工作电压达到24V，能承受6A瞬时大电流冲击，为您的电路安全保驾护航。低至60pF的电容值，有效减少了信号传输中的损耗与延迟，特别适配于高速信号处理系统。精妙的结构集成，为电子设备的保护措施树立了新标杆。
- 商品型号
- HGSOT24C-G3-08
- 商品编号
- C25503276
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HGSOT24C-G3-08 可保护敏感半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了业界领先的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。采用 SOT-23 封装。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电)，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：450W (8/20us)
- 工作电压：24V
- 保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
