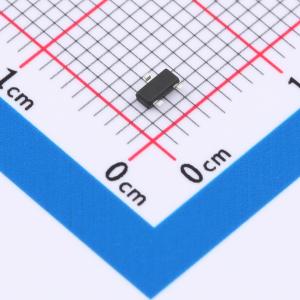

温馨提醒：图片仅供参考，商品以实物为准
HGSOT24C-E3-08
单向 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件，采用双通道设计，工作电压高达24V，具备6A的峰值脉冲电流处理能力，可在严苛条件下确保电路安全。60pF的低结电容特性，优化了信号传输速度与纯净度，非常适合于保护那些对信号完整度有高要求的电子系统。其紧凑的结构设计，为现代高密度电路板提供了理想的防护方案。
- 商品型号
- HGSOT24C-E3-08
- 商品编号
- C25503279
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| Cj-结电容 | 60pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。采用SOT-23封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：450W（8/20us）
- 工作电压：24V
- 保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
