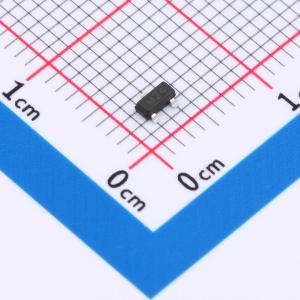

温馨提醒：图片仅供参考，商品以实物为准
HGSOT24C-G3-18
单向 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器，独特双通道结构，额定电压24V，能承受6A峰值脉冲电流冲击，为电路安全提供强大屏障。60pF的低电容特性，确保高速信号无损传输，提升系统响应速度与可靠性。适用于各类精密电子设备，是保护电路免受瞬态电压损害的理想元件。
- 商品型号
- HGSOT24C-G3-18
- 商品编号
- C25503274
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.023333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 60pF |
商品概述
HGSOT24C-G3-18可保护敏感半导体组件免受静电放电(ESD)和其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计人员提供了灵活性，可在不便于使用阵列的应用中保护两条单向线路。SOT-23。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电)；IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：450W (8/20μs)
- 工作电压：24V
- 可保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
