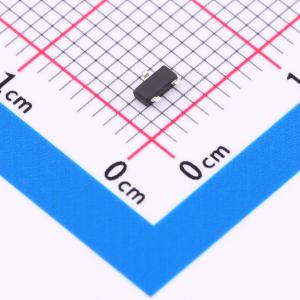

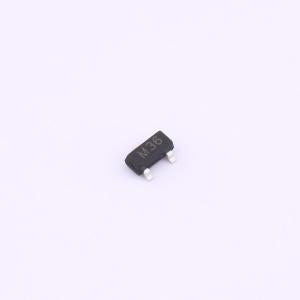

温馨提醒：图片仅供参考，商品以实物为准
HSET23A36L02
单向ESD 36V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器，配置双通道，耐压36V，保证了电路的安全运行环境。其IPP达到3A，能有效抵挡瞬时大电流冲击，保护后端电路免受损害。50pF的低电容特性，利于高频信号无损通过，尤其适合对信号质量有严格要求的应用场景。小巧的体型，双重通道保护，为精密电路防护提供了可靠解决方案。
- 商品型号
- HSET23A36L02
- 商品编号
- C25503258
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HSET23A36L02用于保护敏感的半导体组件，防止其因静电放电和其他电压引起的瞬态事件而受损或工作异常。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护2条单向线路。
商品特性
- 针对高速数据线的瞬态保护：符合IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 及 IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：450W (8/20us)
- 工作电压：36V
- 可保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
- SOT-23封装
