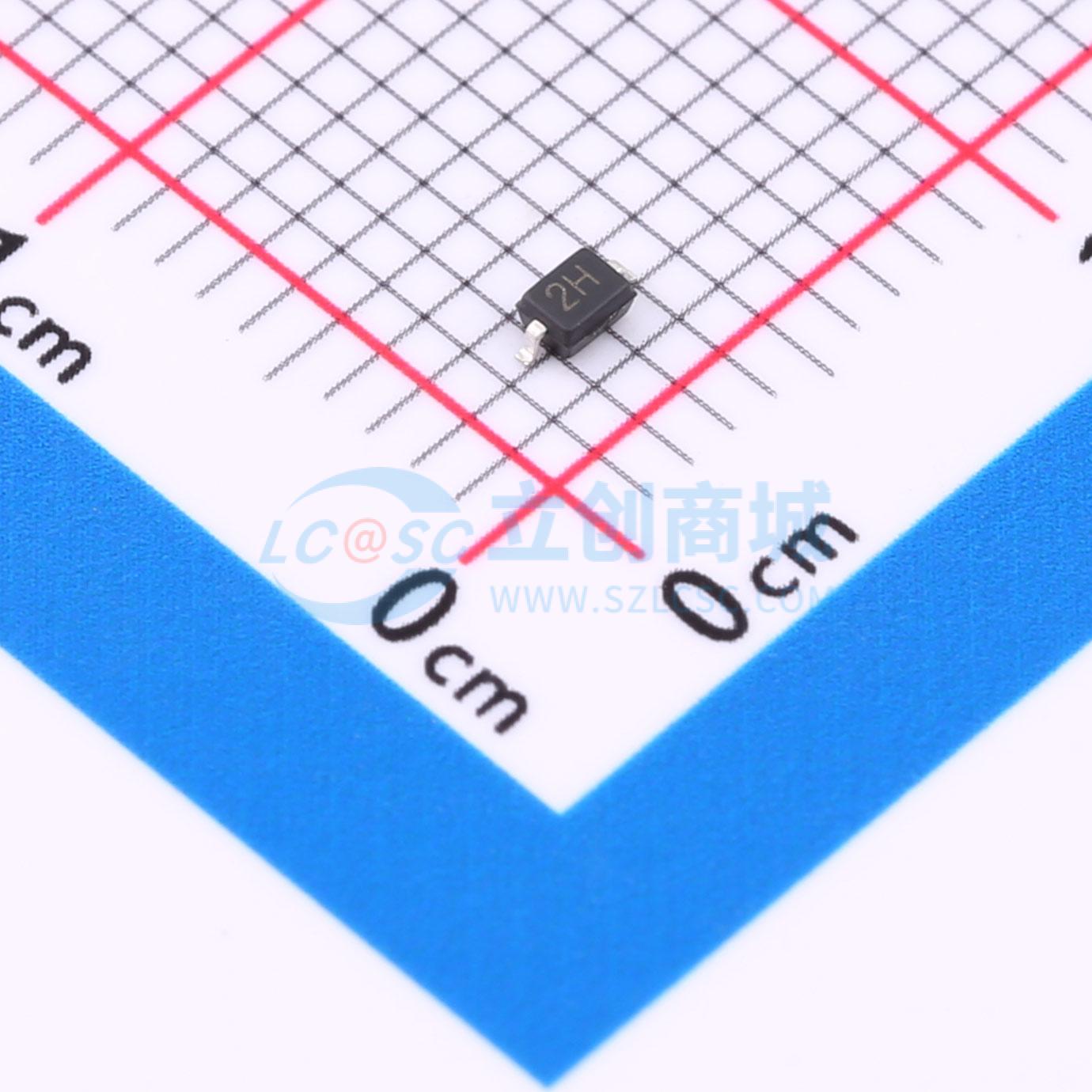

温馨提醒：图片仅供参考，商品以实物为准
HESD3B24WS
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该Bi双向保护器件专为单一通道应用打造，具备24V的最高工作电压和6A的峰值脉冲电流处理能力，确保了卓越的电路保护效果。其设计含有的30皮法典型电容值，有助于减少信号干扰，适宜于保护高频信号线路，提升系统整体的稳定性和可靠性。
- 商品型号
- HESD3B24WS
- 商品编号
- C25503265
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
