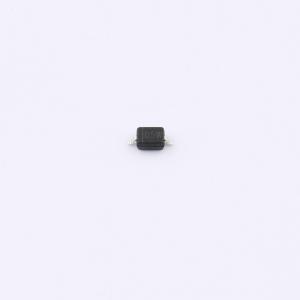

HSD05.TCT
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心设计的单通道Uni方向保护器件，电压击穿阈值为5V，可承受20A瞬时冲击电流，为电路安全筑起坚强壁垒。低至250皮法的电容值，确保了信号传递快速精确，是保护敏感电子设备免受电压尖峰影响的理想选择，兼具高性能与高效能。
- 商品型号
- HSD05.TCT
- 商品编号
- C25503247
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HSD05.TCT 可保护敏感的半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容以及快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为 SOD-323。
商品特性
- 单向静电放电保护，适用于单条线路
- 反向关断电压：最大 5.0V
- 低漏电流：微安级别
- 响应时间典型值 < 1 us
- 低钳位电压：Vc = 20V @ Ipp = 20A
- 静电放电防护等级：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合 RoHS 标准
