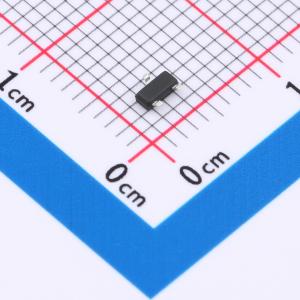

温馨提醒：图片仅供参考，商品以实物为准
HGSOT36C-G3-18
单向ESD 36V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向双通道保护器，电压额定值36V，每通道能承受3A峰值电流冲击，为双线路系统提供精确保护。50皮法的低电容值设计，确保信号无损传输，特别适合于高速数据线路和精密电子设备的过电压防护。
- 商品型号
- HGSOT36C-G3-18
- 商品编号
- C25503249
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HGSOT36C-G3-18可保护敏感半导体组件免受静电放电及其他电压瞬态事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。封装为SOT-23。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：450W (8/20us)
- 工作电压：36V
- 可保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
