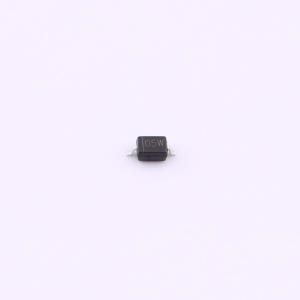

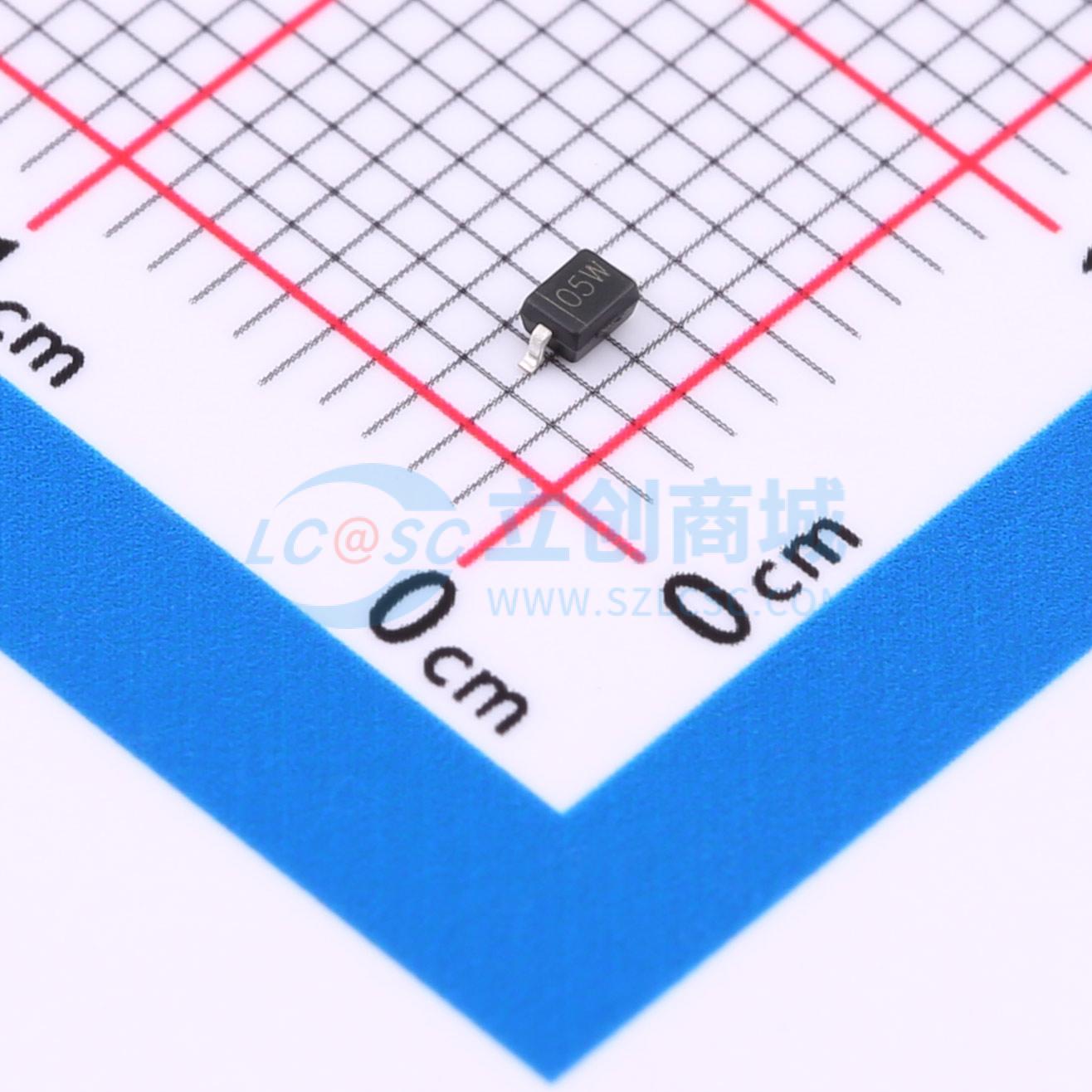

HSESD05
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护元件，专注于单一路径的精密防护。它能在5V电压下稳定运行，展现强大的20A瞬时电流承受力，为电路安全增添强劲保障。加之，仅250皮法的电容值，巧妙地平衡了保护与信号传输效率，尤其适合于对速度与清晰度有苛刻要求的电子系统。
- 商品型号
- HSESD05
- 商品编号
- C25503244
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HSESD05 可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列保护的应用中保护一条单向线路。封装形式为 SOD-323。
商品特性
- 单向 ESD 保护，适用于单条线路
- 反向关断电压：最大 5.0V
- 低泄漏电流：微安级别
- 响应时间通常小于 1 us
- 低钳位电压：Vc = 20V @ Ipp = 20A
- ESD 保护能力：30kV（空气放电）/ 30kV（接触放电）（依据 IEC61000-4-2 标准）
- 符合 RoHS 标准
