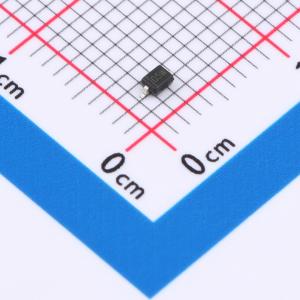

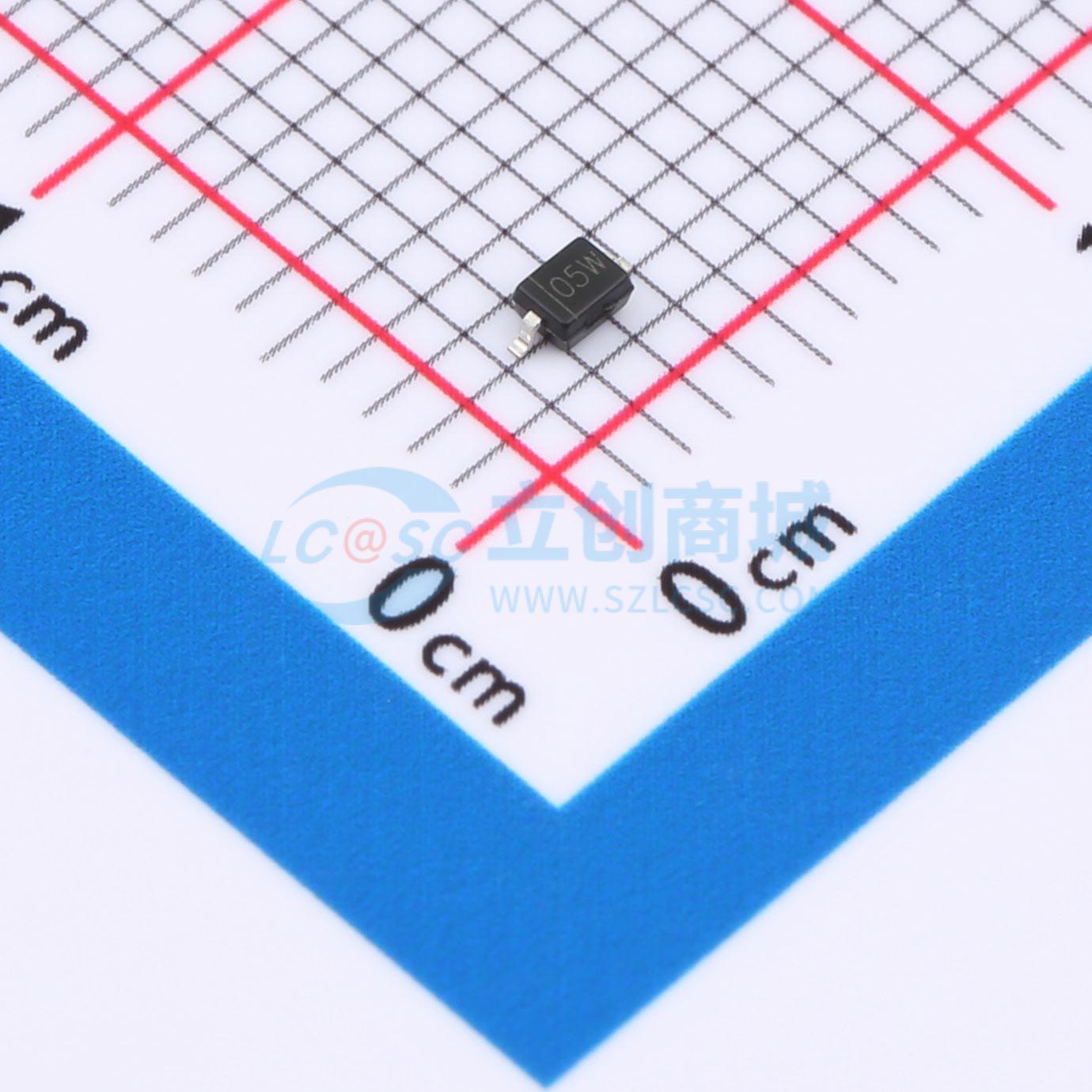

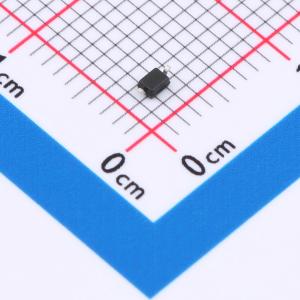

HAQ05-01FTG
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护元件，专为单通道设计，耐压5V（VRWM），能承受高达20A的瞬态电流冲击（IPP），配备250pF典型电容值（CJ typ），适用于需较高电容预算及单向保护的电路，确保在强电流环境下电路安全，同时满足信号传输的需求。
- 商品型号
- HAQ05-01FTG
- 商品编号
- C25503238
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HAQ05-01FTG 可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为 SOD-323。
商品特性
- 单向静电放电保护，适用于单条线路
- 反向截止电压：最大 5.0V
- 低泄漏电流：微安级别
- 响应时间典型值小于 1 us
- 低钳位电压：在 Ipp = 20A 时，Vc = 20V
- 静电放电保护等级：30kV（空气放电）/ 30kV（接触放电）（符合 IEC61000-4-2 标准）
- 符合 RoHS 规范
