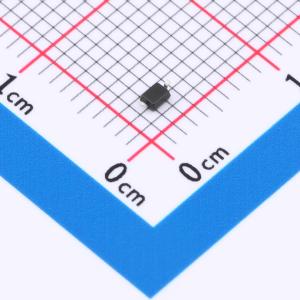

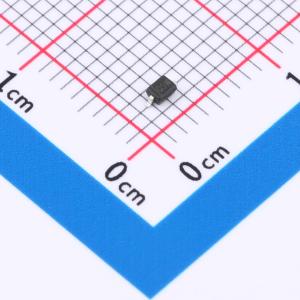

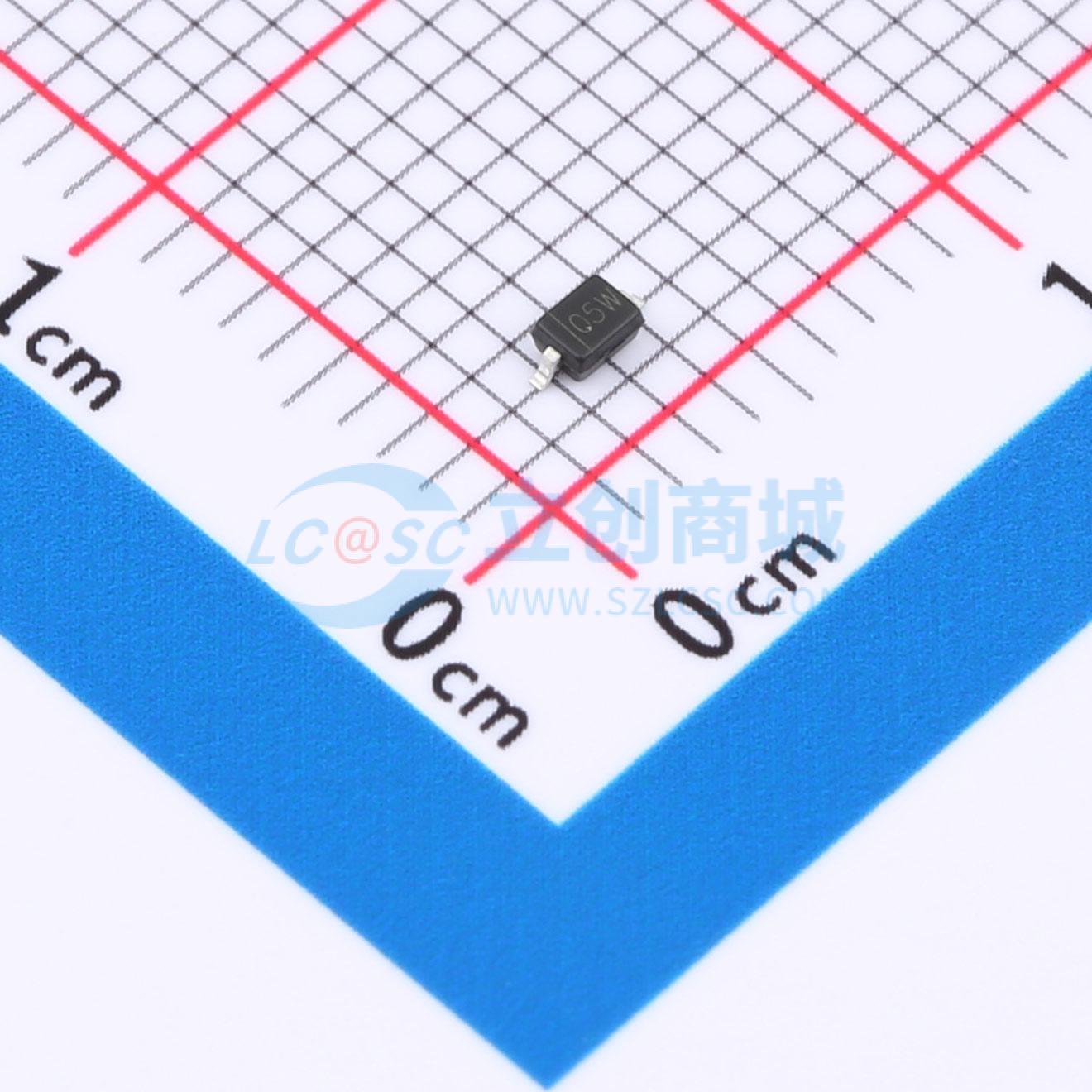

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T05S
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件提供20A的电流处理能力，在5V的工作电压下有效保护电路。其典型结电容为250pF，适用于高速数据线路而不显著影响信号质量。作为单向保护元件，它拥有一个通道，适用于通信接口、消费电子产品及家用电器中的信号线和电源线保护，确保设备稳定运行。
- 商品型号
- HCDSOD323-T05S
- 商品编号
- C25503239
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HCDSOD323-T05S 可保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件所造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为 SOD-323。
商品特性
- 单向ESD保护，适用于单条线路
- 反向截止电压：最大值 5.0V
- 低泄漏电流：微安级别
- 响应时间典型值 < 1 us
- 低钳位电压：VC = 20V@IPP = 20A
- ESD 防护等级：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合 RoHS 标准
