温馨提醒：图片仅供参考，商品以实物为准

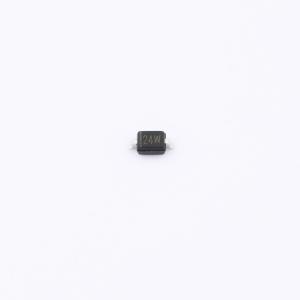

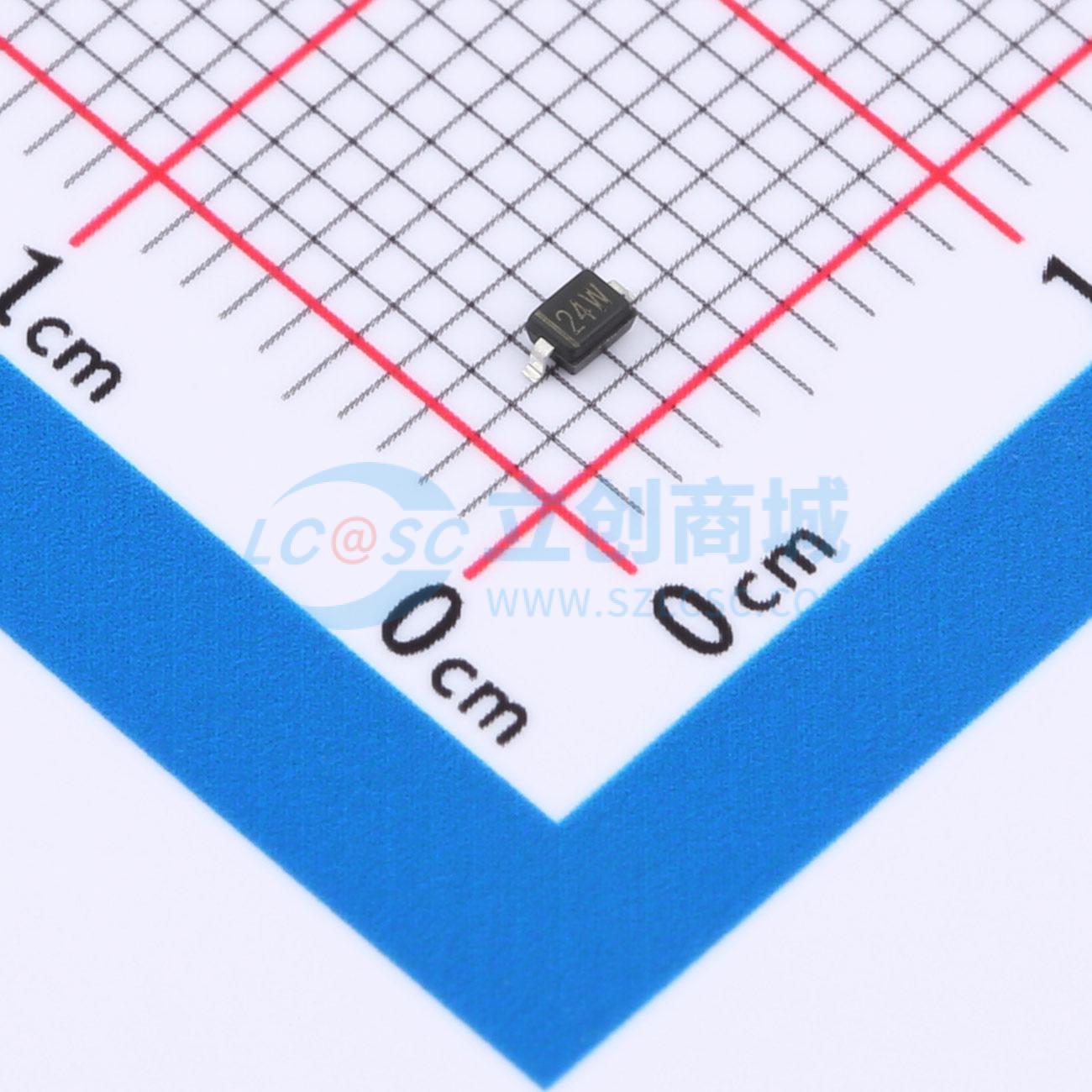

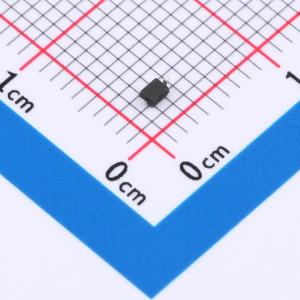

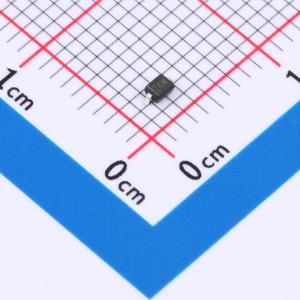

HSTS321240U401
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器件专为单一通道设计，电压箝位阈值为24V，能有效应对高达6A的瞬态电流冲击，确保电路安全。其低电容特性，典型值仅60皮法，有助于减少信号衰减，非常适合对信号完整性有严格要求的应用场景。
- 商品型号
- HSTS321240U401
- 商品编号
- C25503803
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HSTS321240U401 可保护敏感的半导体组件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于 ESD 的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条单向线路的灵活性。SOD-323 封装。
商品特性
- 单向 ESD 保护，单线
- 反向关断电压：最大值 24.0V
- 低漏电流：微安级
- 响应时间通常 < 1 us
- 低钳位电压：Vc = 60V @ IPP = 6A
- ESD 保护：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合 RoHS 标准
