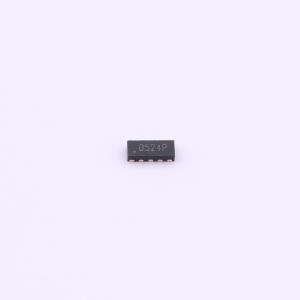

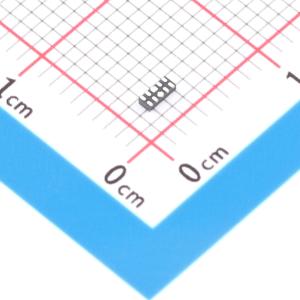

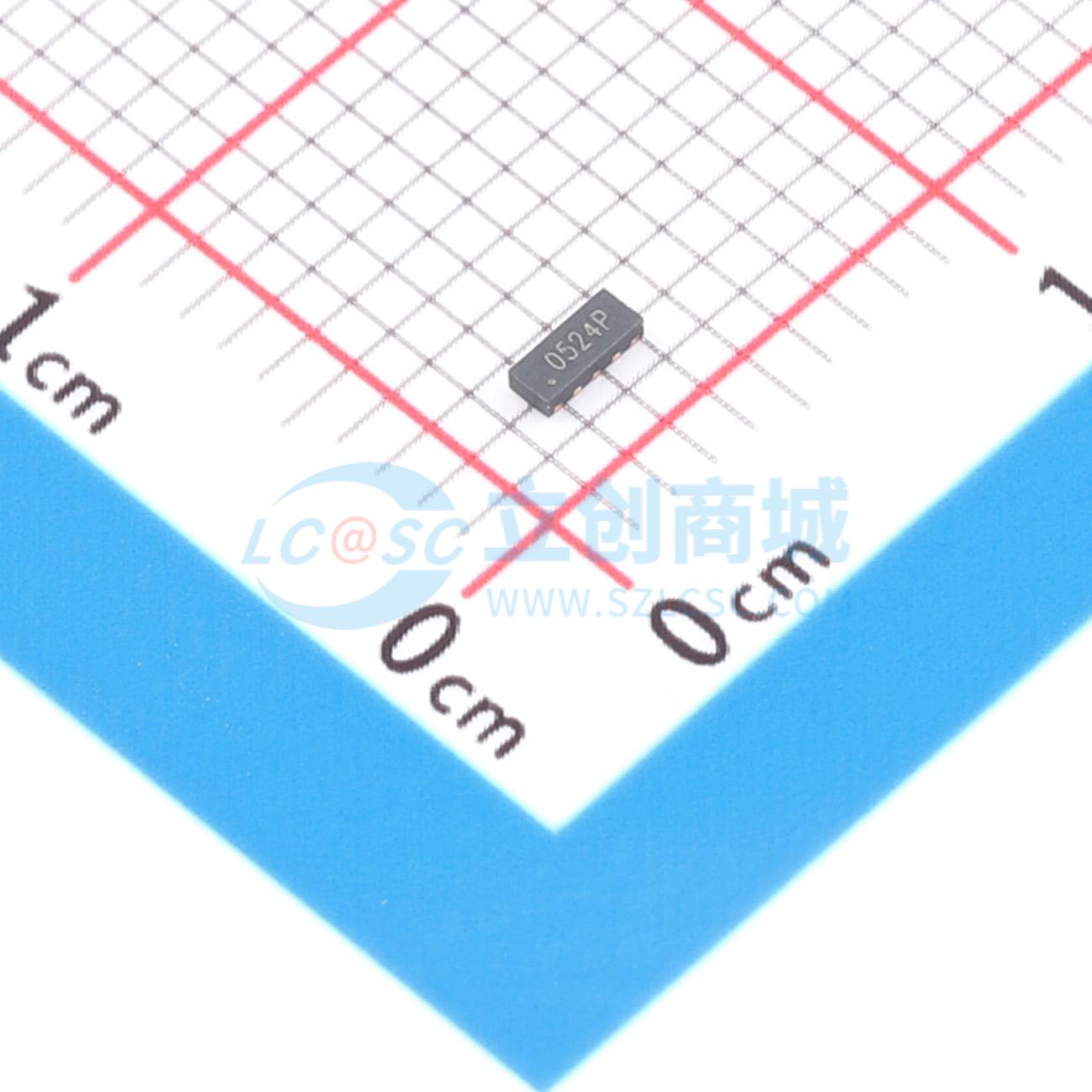

温馨提醒：图片仅供参考，商品以实物为准
HPLR0524P-LF-T7
单向ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器集成了四路保护机制，每路耐受5V反向电压，确保电路安全运行。4.5A峰值脉冲电流处理能力，能有效遏制瞬时大电流侵袭。加之其低至0.6pF的电容值，有助于减少信号衰减，适配于高速信号线路保护，为精密电子系统提供稳定、高效的防护屏障。
- 商品型号
- HPLR0524P-LF-T7
- 商品编号
- C25503767
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
HPLR0524P-LF-T7是一款4通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统接地相连。正ESD电流通过ESD二极管和齐纳二极管导向接地，正ESD电压被钳位到齐纳电压。封装为DFN2510 - 10L。
商品特性
- 4通道ESD保护；
- 提供符合IEC61000 - 4 - 2 4级的ESD保护；
- ±17kV空气放电；
- ±12kV接触放电；
- 超低电容：典型值0.6pF；
- 低钳位电压；
- 低工作电压；
- 固态硅技术；
- 保护四条I/O线路；
- 符合RoHS标准且无卤。
