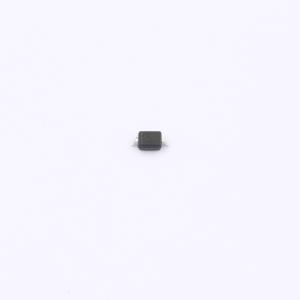

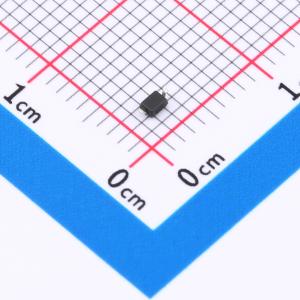

温馨提醒：图片仅供参考，商品以实物为准
HPTVSHC3D15VUH
单向TVS 15V截止 峰值浪涌电流：60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管专为单通道设计，耐压15V，具备60A大电流脉冲承受能力，为电路提供强大的静电防护盾牌。330pF电容值虽稍高，但在确保强效保护的同时，仍能满足多数应用的信号传输需求，是保护高能瞬态事件下电子设备安全的优选组件。
- 商品型号
- HPTVSHC3D15VUH
- 商品编号
- C22439717
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 60A | |
| 峰值脉冲功率(Ppp) | 1.8kW@8/20us | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 330pF |
商品概述
HPTVSHC3D15VUH 器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露在 ESD 环境下的设计提供同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：1800W (8/20us)
- 工作电压：15V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
