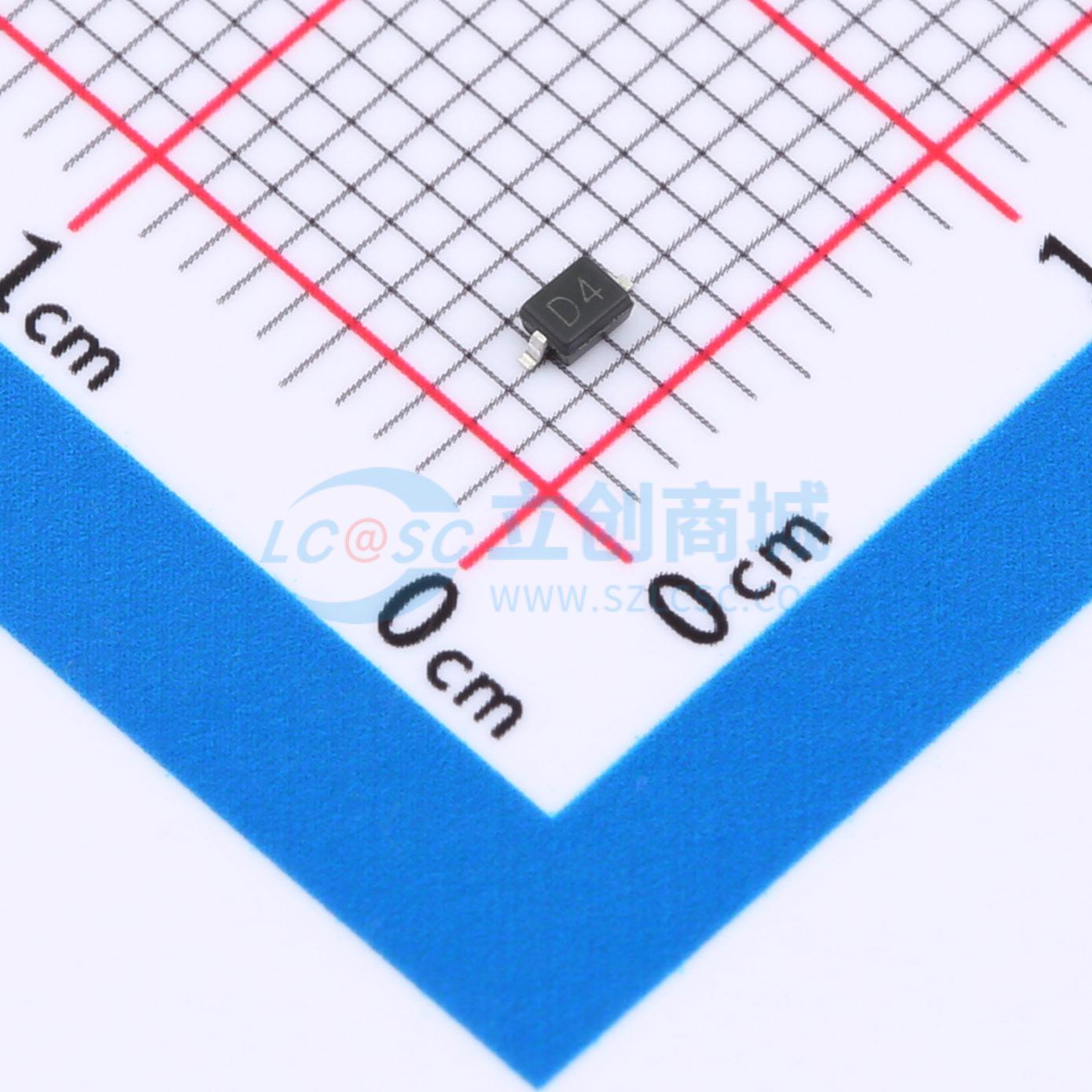

温馨提醒：图片仅供参考，商品以实物为准
HPESDU4581D3H
双向ESD 4.5V截止 峰值浪涌电流：160A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为单通道配置，耐压4.5V，适合低电压应用环境。高达160A的峰值电流处理能力，为敏感电路提供卓越的瞬态保护效能。尽管电容值为300皮法，但仍适用于要求不高的数据传输速率场合，有效平衡了保护强度与信号传输的需求，是消费电子、便携设备等领域防静电干扰的理想守护者。
- 商品型号
- HPESDU4581D3H
- 商品编号
- C22439716
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01651克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 160A | |
| 峰值脉冲功率(Ppp) | 3.2kW@8/20us | |
| 击穿电压(VBR) | 5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HPESDU4581D3H 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电)，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：3200W (8/20us)
- 工作电压：4.5V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低漏电流
