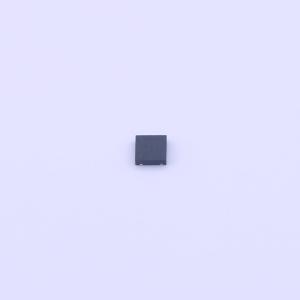

温馨提醒：图片仅供参考，商品以实物为准

ESD56171D04-3/TR

双向TVS 4.5V截止峰值浪涌电流：160A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD56171D04是一款双向瞬态电压抑制器，专为保护电源接口而设计。它适用于替代便携式电子设备中的多个分立元件。ESD56171D04可根据IEC61000 - 4 - 2标准提供高达±30 kV的接触和空气放电静电放电（ESD）保护，并能根据IEC61000 - 4 - 5标准（8/20 μs）承受高达160A的峰值脉冲电流。ESD56171D04采用DFN2.0×2.0 - 3L封装。标准产品无铅、无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD56171D04-3/TR
商品编号: C239667
商品封装: DFN2020-3(2x2)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

ESD56171D04是一款双向瞬态电压抑制器，专为保护电源接口而设计。它适用于替代便携式电子设备中的多个分立元件。 ESD56171D04可根据IEC61000 - 4 - 2标准提供高达±30 kV的接触和空气放电静电放电（ESD）保护，并能根据IEC61000 - 4 - 5标准（8/20 μs）承受高达160A的峰值脉冲电流。 ESD56171D04采用DFN2.0×2.0 - 3L封装。标准产品无铅、无卤。

商品特性

反向关断电压：最大±4.5 V
根据IEC61000 - 4 - 2标准的接触和空气放电ESD保护：±30 kV
根据IEC61000 - 4 - 5标准8/20 μs波形的浪涌保护：160A
电容：典型C_J = 400 pF
低钳位电压
低泄漏电流
固态硅技术

应用领域

电源保护
电源管理

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	4.5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	160A@8/20us
	峰值脉冲功率(Ppp)	2.25kW@8/20us

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	400pF
