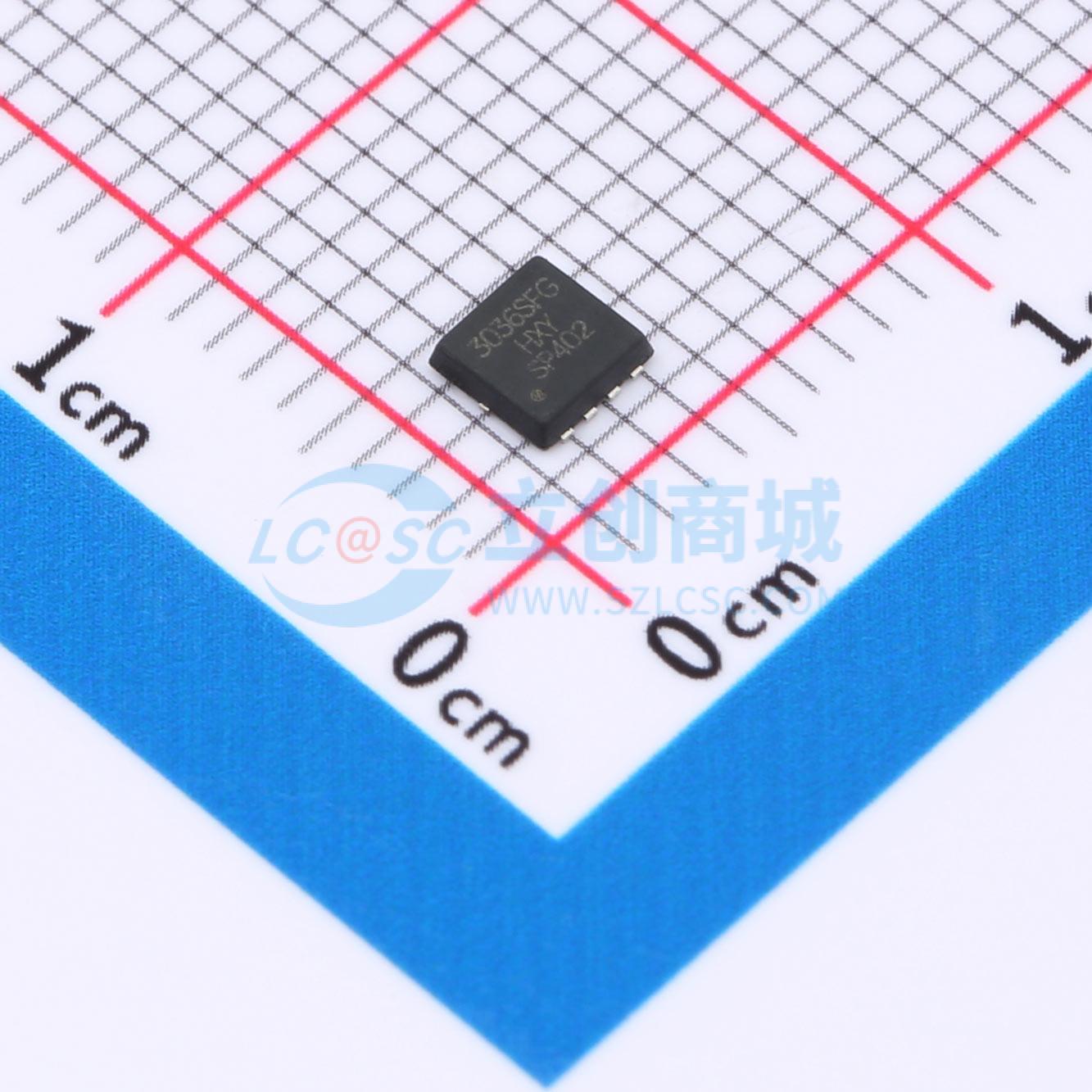

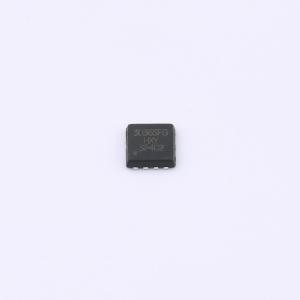

DMP3036SFG-HXY
耐压:30V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此场效应管为P型，电流达40A，可适应一定功率需求。电压为30V，适用于多种常见电路环境。内阻典型值13mR。VGS为20V。在消费电子领域，可用于特定中等功率电子设备的电流调控与稳定运行。
- 商品型号
- DMP3036SFG-HXY
- 商品编号
- C22367080
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 15mΩ@10V | |
| 耗散功率(Pd) | 15W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.33nF@15V | |
| 反向传输电容(Crss) | 156pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - |
商品概述
DMP3036SFG采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的RDS(ON)。该器件非常适合大电流负载应用。
商品特性
- VDS = - 30V，ID = - 35A
- 在VGS = - 10V时，RDS(ON) < 15mΩ
- 在VGS = - 4.5V时，RDS(ON) < 26mΩ
应用领域
- 全桥转换器的高端开关
- 液晶显示器的DC/DC转换器
