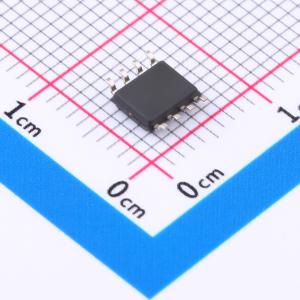

温馨提醒：图片仅供参考，商品以实物为准
M24M01-DWMN3TP/K
1-Mbit I2C串行EEPROM汽车级器件
- 描述
- M24M01-A125是一款1-Mbit I2C串行EEPROM汽车级器件，最高工作温度可达125°C。该器件符合AEC-Q100 Grade 1标准，支持高达1 MHz的I2C接口，具有128K x 8位的存储阵列，分为512页，每页256字节，内置错误校正码逻辑。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24M01-DWMN3TP/K
- 商品编号
- C221477
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 20uA | |
| 读取访问时间(tA) | 450ns；900ns |
商品概述
M24M01-A125是一款1-Mbit串行EEPROM汽车级器件，工作温度最高可达125℃。该器件符合汽车标准AEC-Q100等级1定义的极高可靠性要求，通过简单的串行I²C兼容接口访问，最高运行频率为1MHz。
商品特性
- 兼容所有I²C总线模式（1MHz、400kHz、100kHz）
- 内存阵列：1Mbit（128KB）EEPROM
- 页大小：256字节
- 额外的可写锁定页（识别页）
- 扩展的温度和电压范围：-40℃至125℃；2.5V至5.5V
- 施密特触发器输入用于噪声过滤
- 短写入周期时间：字节写入在4ms内，页写入在4ms内
- 写入周期耐久性：25℃时400万次，85℃时125万次，125℃时60万次
- 数据保留：125℃时50年，25℃时100年
- ESD保护（人体模型）：4000V
- 封装类型：TSSOP8（DW）169 mil宽度、SO8（MN）150 mil宽度
- 符合RoHS标准且无卤素（ECOPACK®2）
应用领域
- 汽车电子系统
