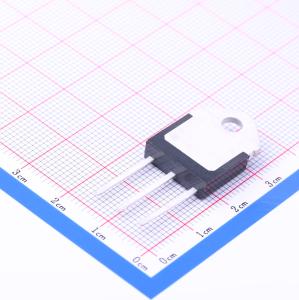

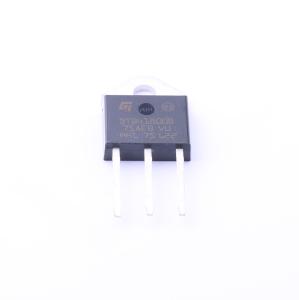

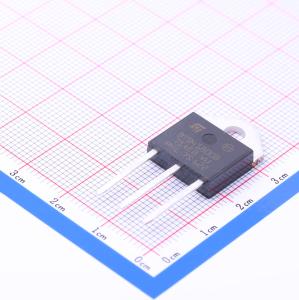

BTB41-800BRG
BTB41-800BRG
- 描述
- 40A标准三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTB41-800BRG
- 商品编号
- C221478
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 6.889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 41A | |
| 浪涌电流 | 420A；400A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 80mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA/BTB40-41系列采用高功率封装，适用于通用交流开关。BTA系列提供绝缘接线片（额定值为2500 V rms）。RD91绝缘（BTA40）、TOP3绝缘（BTA41）、TOP3（BTB41）。
商品特性
- 高电流三端双向可控硅开关元件
- 采用夹片键合，热阻低
- 高换向能力
- BTA系列通过UL1557认证（文件参考：81734）
- 封装符合RoHS（2002/95/EC）标准
应用领域
- 静态继电器中的开关功能、加热调节、感应电机启动电路
- 调光器、电机速度控制器及类似设备中的相位控制操作
