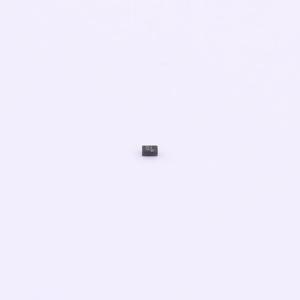

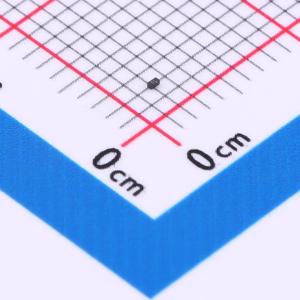

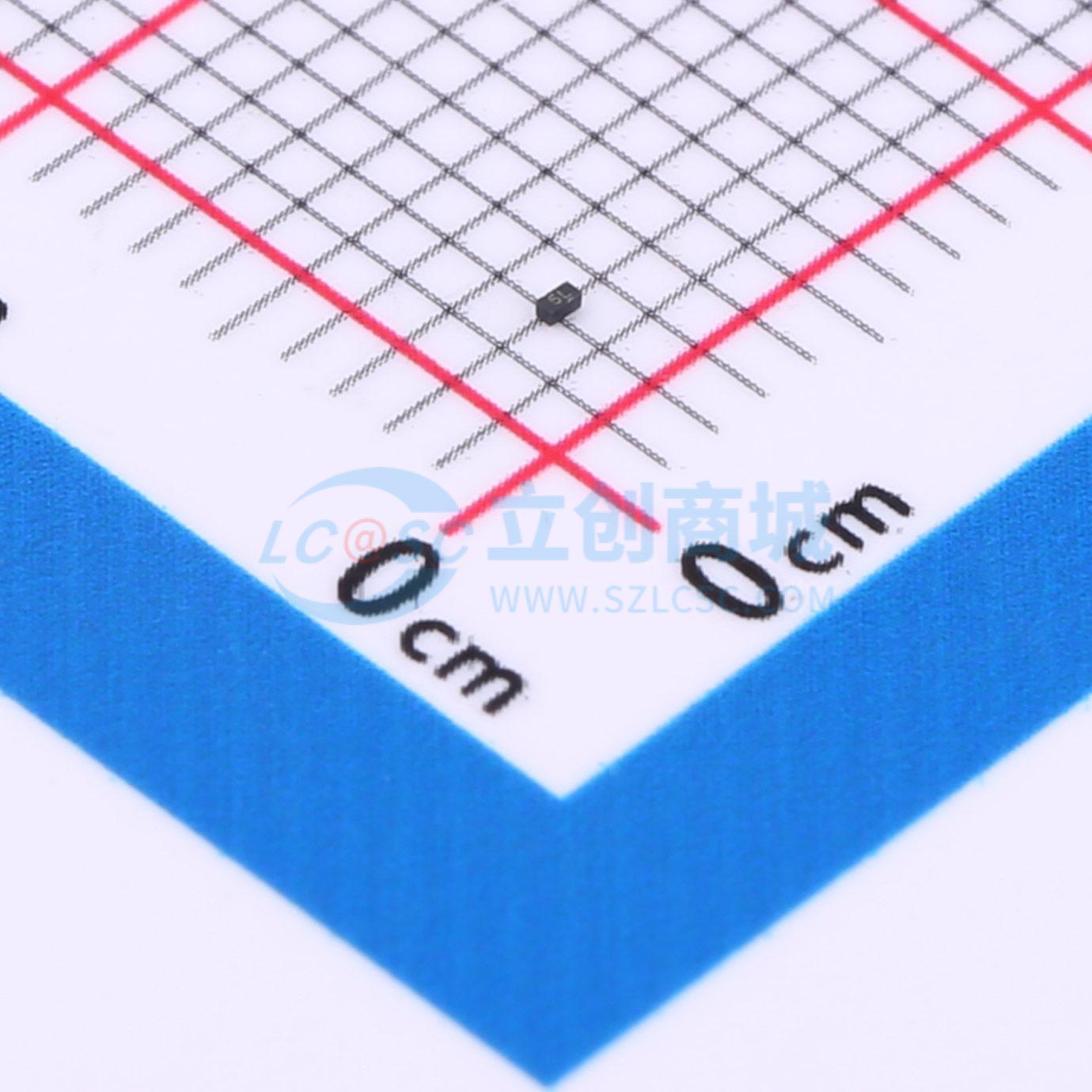

PESD5V0F1BSF-ES
极性:双向 单路路保护 反向关断电压(典型值):5V(Max) 击穿电压(最小值):6.0V 钳位电压:12V 峰值脉冲电流:4A (8/20us) ,电容Cj:0.3pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V低容，单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0F1BSF-ES
- 商品编号
- C19725080
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V；20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
PESD5V0F1BSF-ES 旨在保护电压敏感元件免受静电放电和瞬态电压事件的损害。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间有限的设计中进行静电放电保护的理想选择。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±10kV 接触放电
- ±15kV 空气放电
- 100W 峰值脉冲功率（8/20us）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 结电容：0.3pF 典型值
应用领域
- USB 2.0/3.0
- 10/100/1000 以太网
- 显示器和平板显示器
- 笔记本电脑
- SIM卡端口
- ATM机接口
