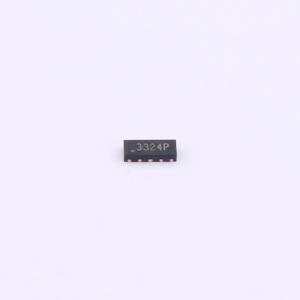

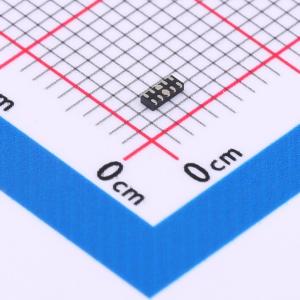

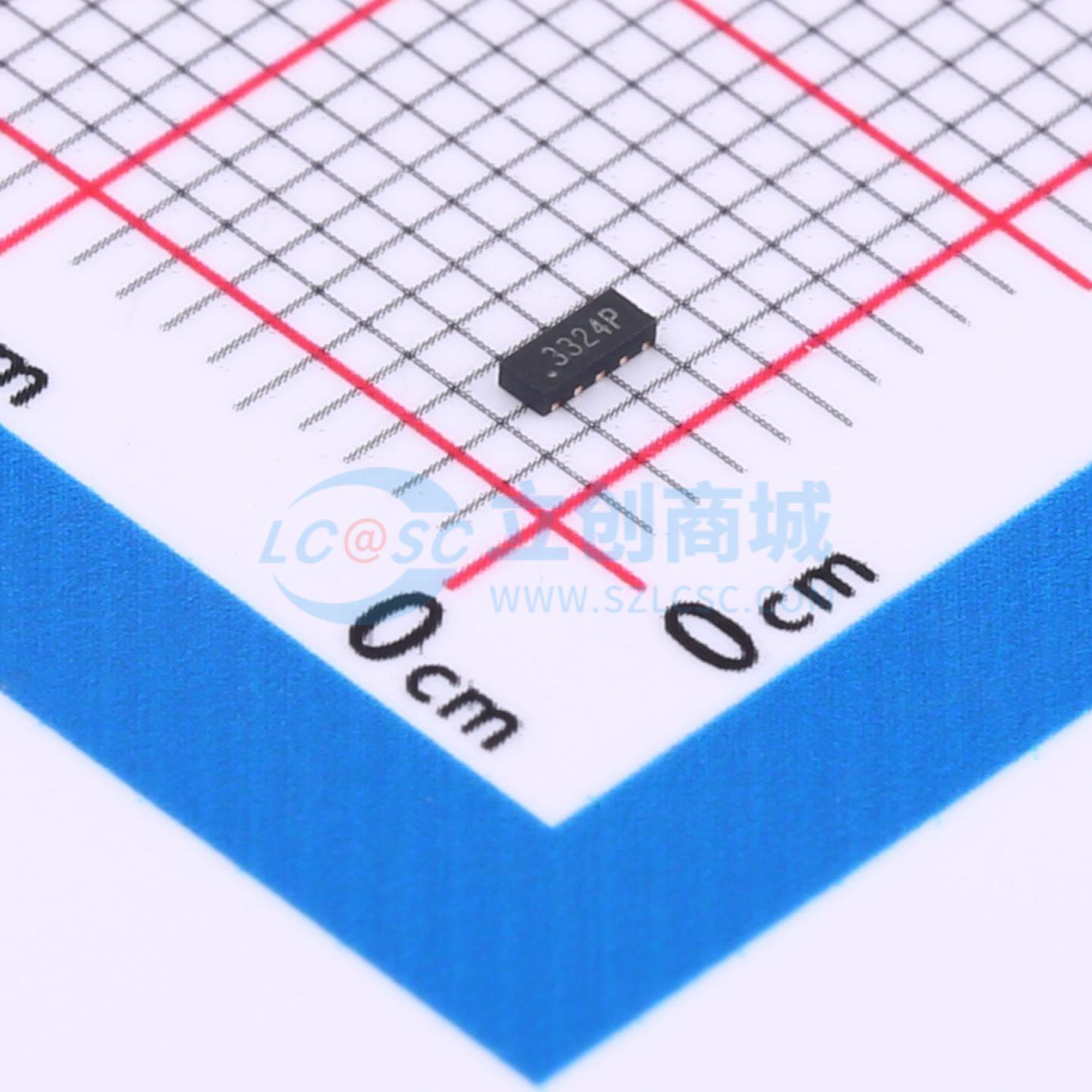

AZ1143-04F-ES
极性:单向 四路保护 反向关断电压(典型值):3.3V (Max) 击穿电压(最小值):3.8V 钳位电压:15V 峰值脉冲电流(8/20us):4A,电容Cj:0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3324P，3.3V 4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ1143-04F-ES
- 商品编号
- C19725105
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.034667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
AZ1143-04F-ES 旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其卓越的钳位能力、低泄漏电流以及快速的响应时间，使得该器件成为在电路板空间受限的设计中进行静电放电保护的理想选择。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±12kV 接触放电
- ±17kV 空气放电
- 符合 IEC 61000-4-4 电快速瞬变脉冲群保护标准
- 40A (5/50ns)
- 符合 IEC 61000-4-5 浪涌保护标准
- 8A (8/20us)
- 符合 RoHS 标准
- 保护四条输入/输出线路
- 超低电容：0.6pF（典型值）
- 低钳位电压
- 低泄漏电流
- 固态硅技术
应用领域
- 高清多媒体接口/通用串行总线2.0
- 显示器和平板显示器
- 10/100/1000 以太网
- 笔记本电脑
- 用户身份模块端口
- 异步传输模式接口
