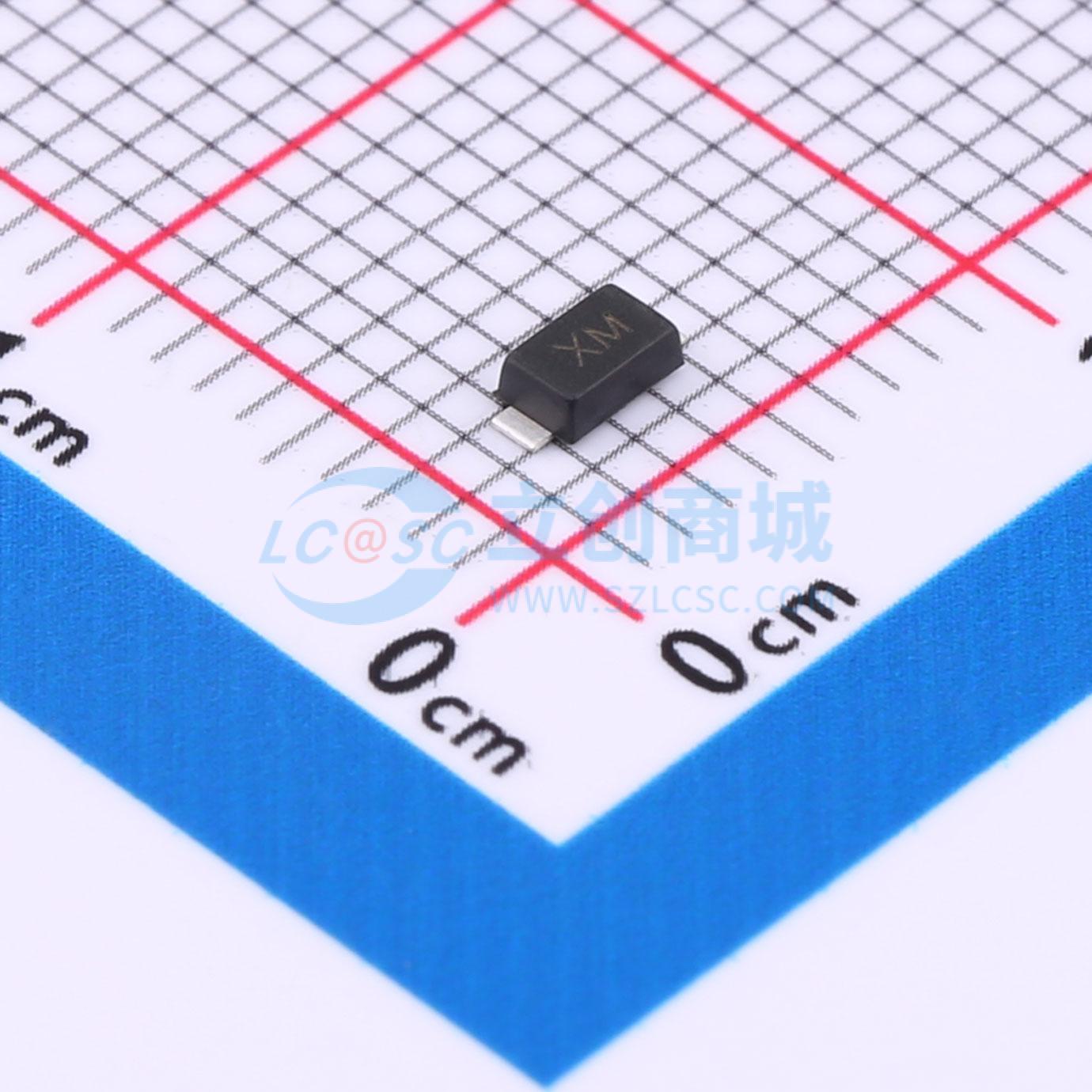

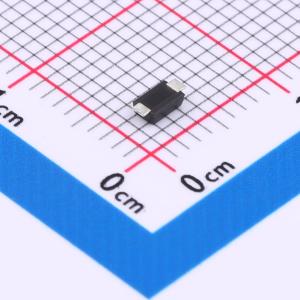

温馨提醒：图片仅供参考，商品以实物为准
SJD12C15L01-ES
双向TVS 15V截止 峰值脉冲电流：8.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：IEC61000-4-2 ESD 30kV 空气放电，30kV 接触放电。 SOD-123F 表面贴装封装。 保护一条 I/O 线路。 8/20 波形下峰值功率耗散为 1000W。 低泄漏电流。 工作电压：5V ~ 220V。应用：个人数字助理 (PDA)。 手机及配件
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SJD12C15L01-ES
- 商品编号
- C19725114
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A | |
| 峰值脉冲功率(Ppp) | 1kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 符合 IEC61000-4-2 ESD 30KV 空气放电、30KV 接触放电标准
- 采用 SOD-123F 表面贴装封装
- 可保护一路 I/O 线路
- 在 8/20 波形下具有 1000W 的峰值功耗
- 低泄漏电流
- 工作电压：5 V ~ 220 V
- 采用固态硅雪崩技术
- 符合无铅/RoHS 标准
- 回流焊温度：纯锡-Sn，260-270°C
应用领域
- 个人数字助理
- 蜂窝手机及配件
- 便携式设备
- 手持设备和笔记本
- 数码相机
