温馨提醒：图片仅供参考，商品以实物为准

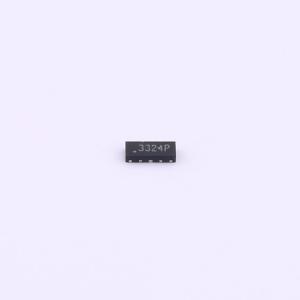

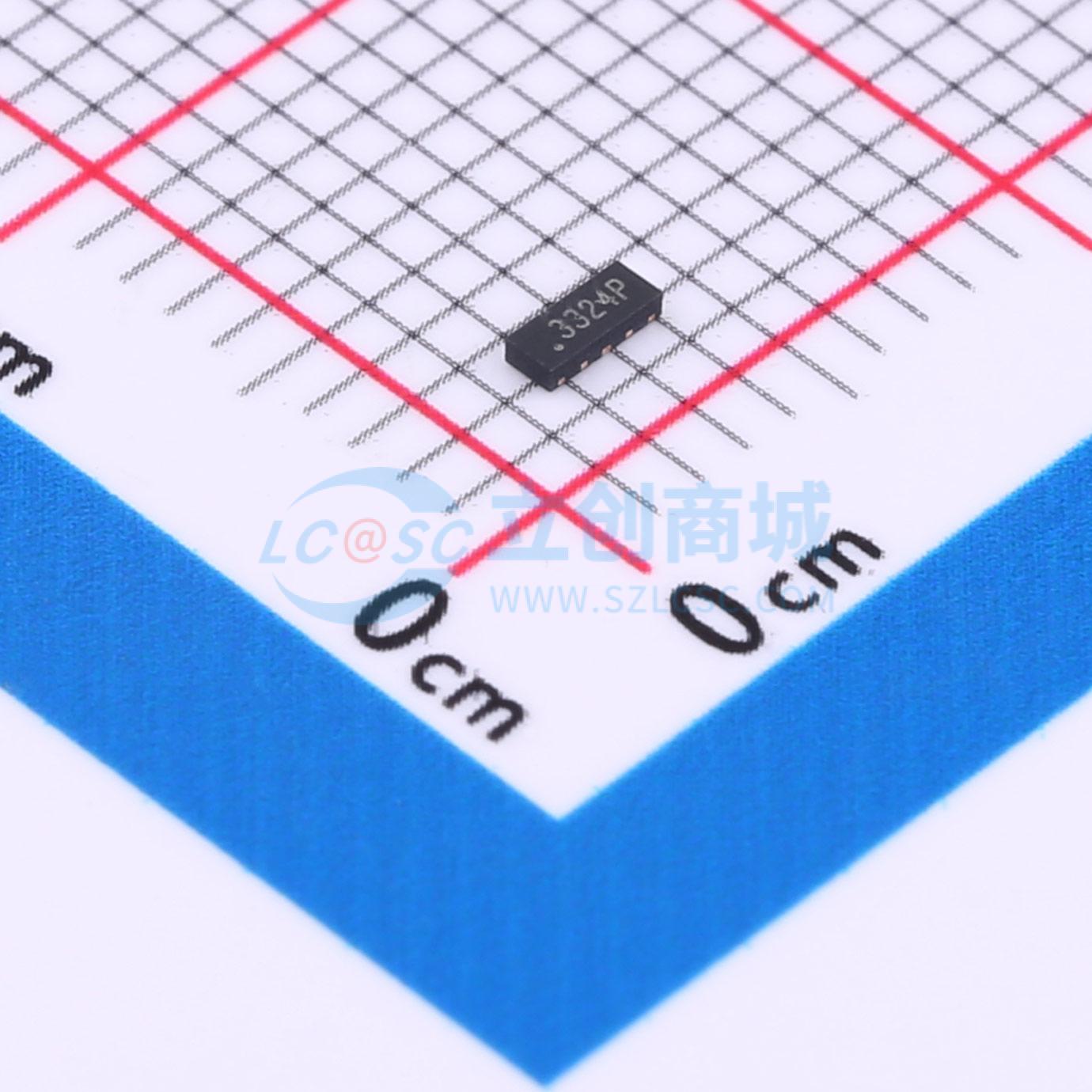

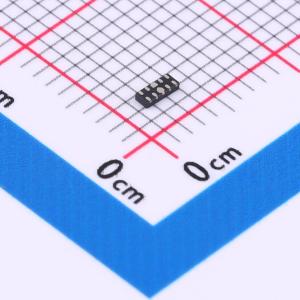

TPD4E02B04DQAR-ES
极性:单向 四路保护 反向关断电压(典型值):3.3V (Max) 击穿电压(最小值):3.8V 钳位电压:15V 峰值脉冲电流(8/20us):4A,电容Cj:0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3324P，3.3V 4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- TPD4E02B04DQAR-ES
- 商品编号
- C19725116
- 商品封装
- DFN2510
- 包装方式
- 编带
- 商品毛重
- 0.034333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9V；15V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
TPD4E02B04DQAR-ES旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流以及快速响应时间，使其成为电路板空间受限设计中理想的静电放电保护器件。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护：±12kV接触放电，±17kV空气放电
- 符合IEC 61000-4-4标准电快速瞬变脉冲群保护：40A (5/50ns)
- 符合IEC 61000-4-5标准浪涌保护：8A (8/20us)
- 符合RoHS标准
- 保护四条输入/输出线路
- 超低电容：0.6pF（典型值）
- 低钳位电压
- 低泄漏电流
- 固态硅技术
应用领域
- HDMI/USB2.0接口
- 显示器与平板显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- 自动柜员机接口
