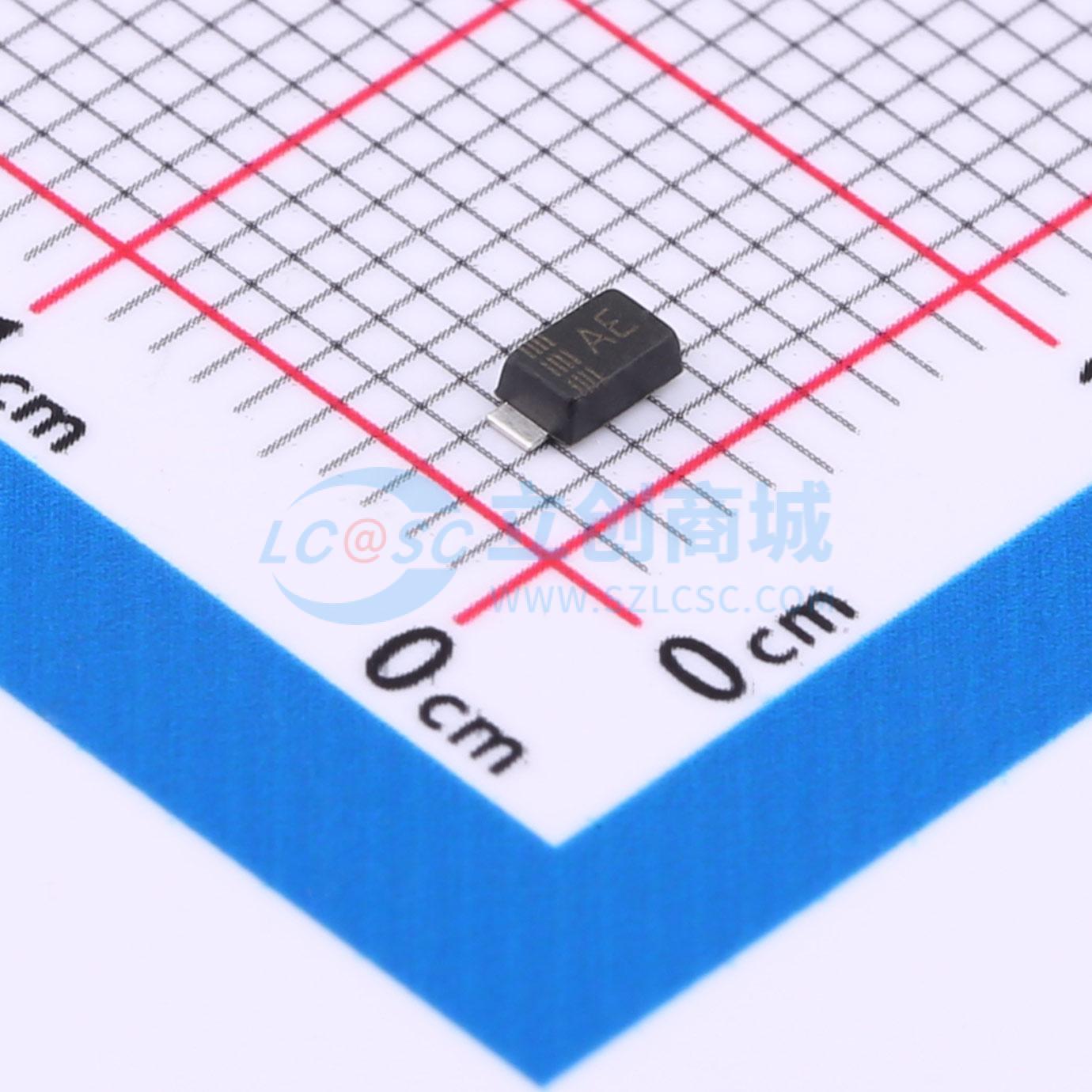

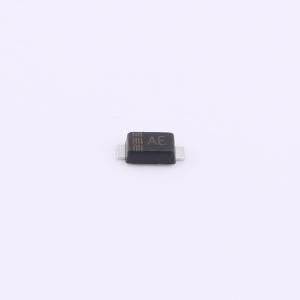

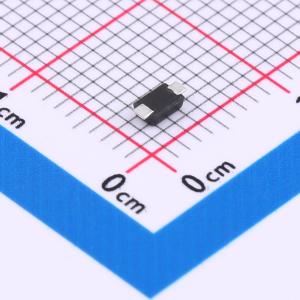

温馨提醒：图片仅供参考，商品以实物为准
SJD12A05L01-ES
单向TVS 5V截止 峰值脉冲电流：21.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SJD12A05L01-ES
- 商品编号
- C19725112
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.035333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 21.7A | |
| 峰值脉冲功率(Ppp) | 1kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 200uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 符合IEC61000-4-2 ESD 30KV空气放电、30KV接触放电标准
- 采用SOD-123F表面贴装封装
- 可保护单条I/O线路
- 在8/20波形下具备1000W峰值功耗能力
- 低漏电流
- 工作电压范围：5 V ~ 220 V
- 采用固态硅雪崩技术
- 无铅/RoHS合规
- 回流焊温度：纯锡-Sn，260°C ~ 270°C
应用领域
- 个人数字助理
- 手机及配件
- 便携式设备
- 便携式仪器
- 手持设备与笔记本电脑
- 数码相机
