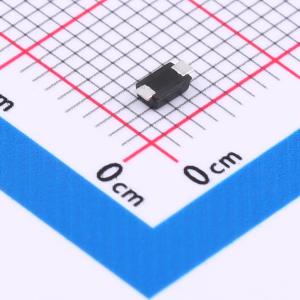

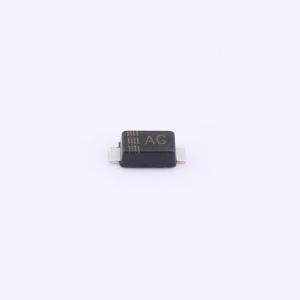

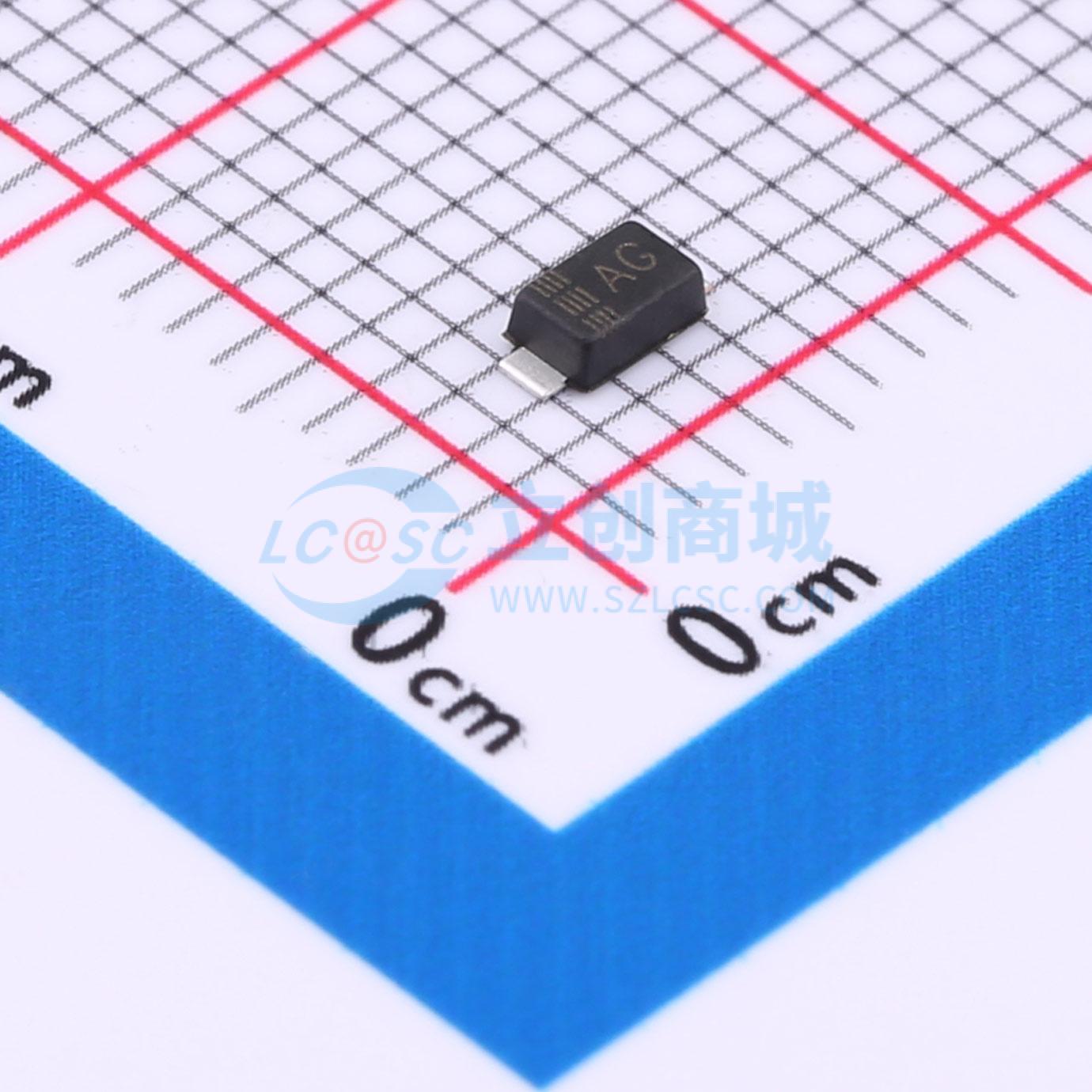

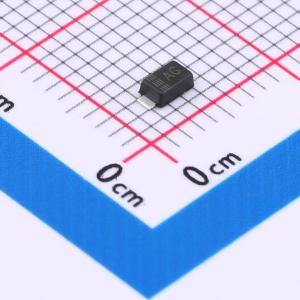

SJD12A06L01-ES

单向TVS 6V截止峰值脉冲电流：19.4A

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ElecSuper(静芯)
商品型号: SJD12A06L01-ES
商品编号: C19725113
商品封装: SOD-123F
包装方式: 编带
商品毛重: 0.035667克(g)

商品参数

商品概述

SuperTVS -200W瞬态电压抑制器是一款采用固态硅雪崩技术的表面贴装器件，符合IEC61000-4-2标准，提供30kV空气放电和30kV接触放电的静电防护能力。该器件具有低漏电流特性，工作电压范围覆盖5V ~ 220V，峰值脉冲功耗为1000W（8/20μs波形），采用无铅/RoHS合规工艺，回流焊温度适用于纯锡焊料。

商品特性

符合IEC61000-4-2标准，静电防护等级达30kV（空气放电）与30kV（接触放电）
采用SOD-123F表面贴装封装
可保护单条I/O线路
在8/20μs波形下峰值功耗达1000W
低漏电流
工作电压范围：5V ~ 220V
采用固态硅雪崩技术
符合无铅/RoHS标准
回流焊温度：纯锡焊料，260°C ~ 270°C

应用领域

个人数字助理
手机及配件
便携式设备
便携式仪器
手持设备与笔记本电脑
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	6V
	钳位电压	10.3V
	峰值脉冲电流(Ipp)	19.4A
	峰值脉冲功率(Ppp)	1kW@8/20us

	属性	参数值
	击穿电压(VBR)	10V
	反向电流(Ir)	200uA
	通道数	单路
	工作温度	-65℃~+150℃
	防护等级	IEC 61000-4-2
	类型	TVS
