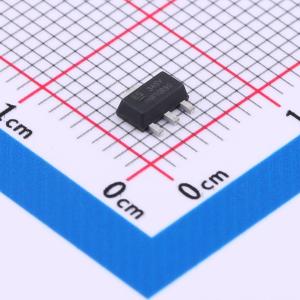

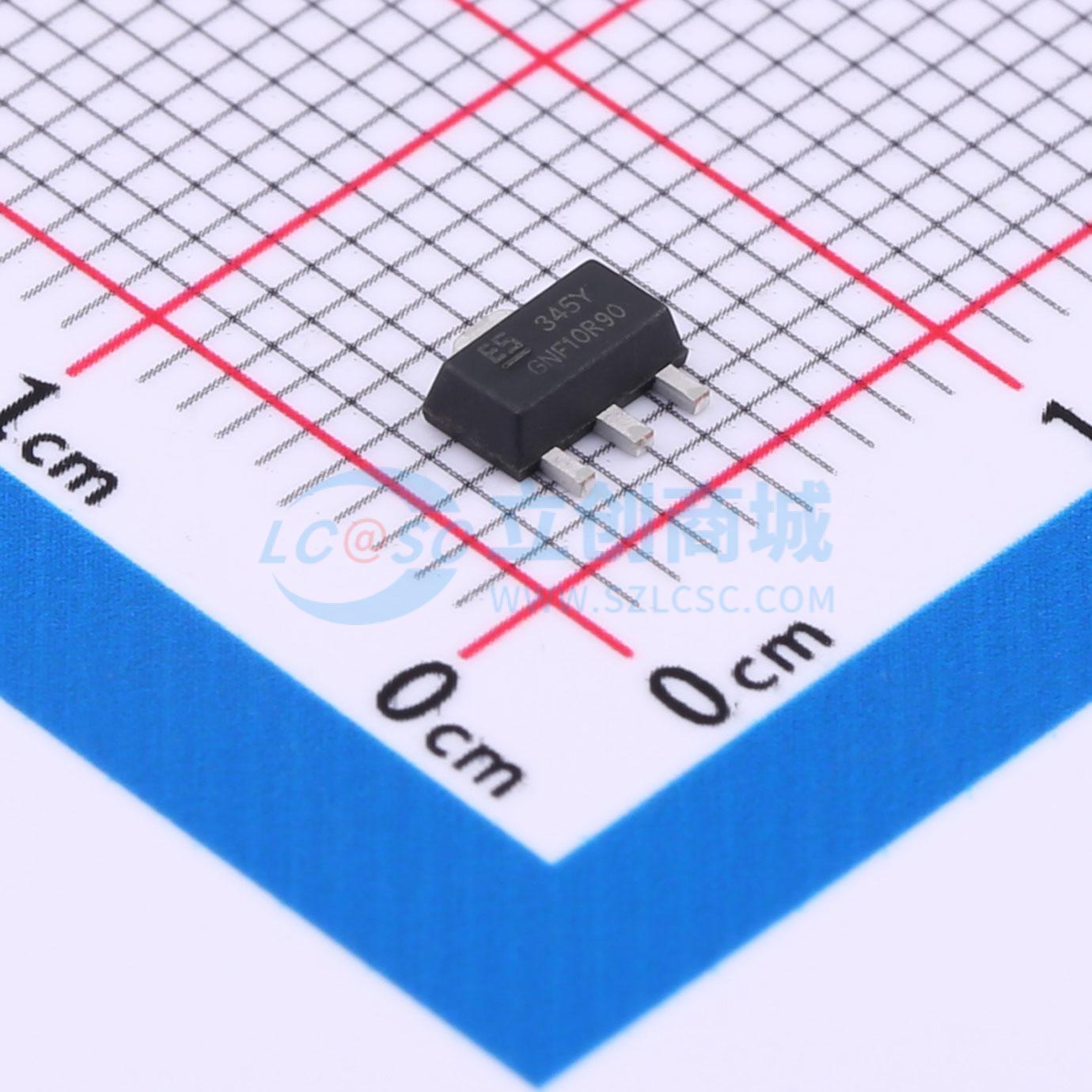

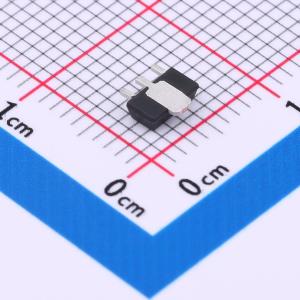

温馨提醒：图片仅供参考，商品以实物为准
NCE0103M-ES
1个N沟道 耐压:100V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，100V，5.0A，95mΩ@10V,2.5A，1.65V@250uA；应用领域：PLC控制器、POE交换机、DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NCE0103M-ES
- 商品编号
- C19725096
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 95mΩ@10V；125mΩ@4.5V | |
| 耗散功率(Pd) | 5.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.65V@250uA | |
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 206pF | |
| 反向传输电容(Crss) | 1.4pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 29pF |
商品概述
AO3402 - ES 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷下可提供出色的 RDS(ON)。该器件适用于 DC - DC 转换、电源开关和充电电路。标准产品 AO3402 - ES 为无铅产品。
商品特性
- 在 VGS = 4.5 V 时，RDS(ON) = 43 mΩ（典型值）
- 在 VGS = 2.5 V 时，RDS(ON) = 55 mΩ（典型值）
- 30 V，在 VGS = 10 V 时，RDS(ON) = 40 mΩ（典型值）
- 采用高密度单元设计，实现低 RDS(on)
- 材料：无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
