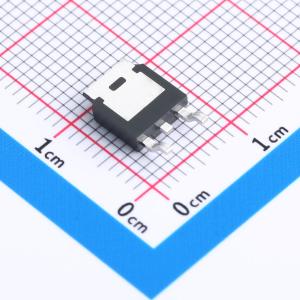

温馨提醒：图片仅供参考，商品以实物为准
30N06-ES
1个N沟道 耐压:60V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,60V,20.0A,26mΩ@10.0V,20A,1.6V@250uA；应用领域：功率开关、高频开关、不间断电源等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- 30N06-ES
- 商品编号
- C19725101
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4616克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A；16A | |
| 导通电阻(RDS(on)) | 26mΩ@10V；33mΩ@4.5V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20.3nC@10V | |
| 输入电容(Ciss) | 860pF | |
| 反向传输电容(Crss) | 51pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 62pF |
商品概述
CMSA030N04采用先进技术，可提供出色的导通电阻RDS(ON)。该器件非常适合高频开关和同步整流应用。
商品特性
- 60V,VGS = 10 V时,RDS(ON) = 26 mΩ(典型值)
- VGS = 4.5 V时,RDS(ON) = 33 mΩ(典型值)
- 高密度单元设计,实现低导通电阻RDS(ON)
- 材料:无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式电脑的电源管理-DC/DC转换
