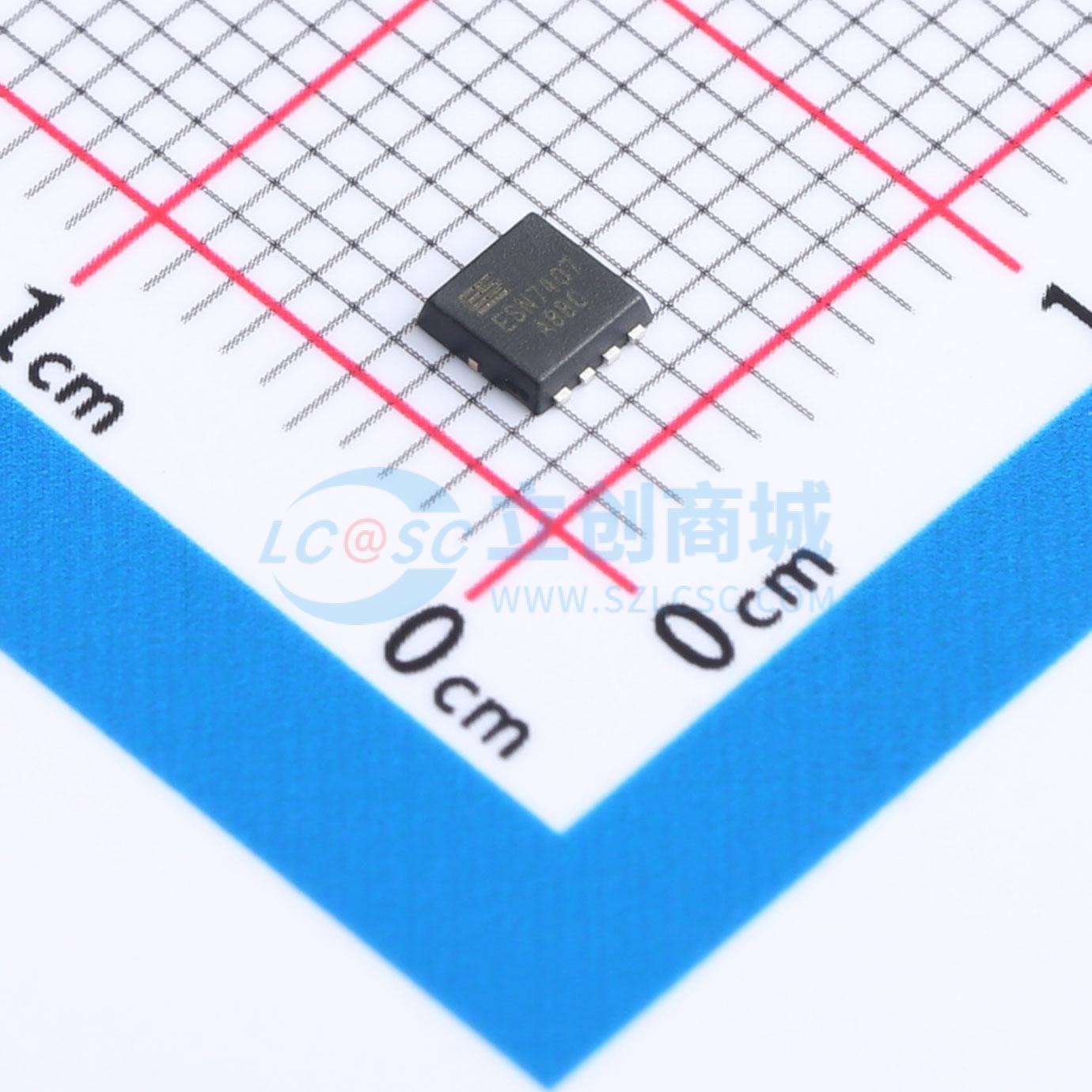

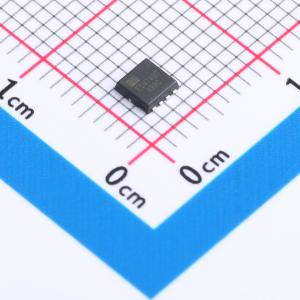

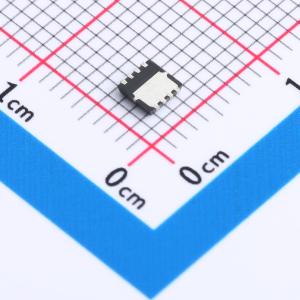

温馨提醒：图片仅供参考，商品以实物为准
AON7407-ES
1个P沟道 耐压:20V 电流:42A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-20V，-42A，8mΩ@-4.5V,-14A，-0.65V@-250μA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AON7407-ES
- 商品编号
- C19725104
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 42A | |
| 导通电阻(RDS(on)) | 8mΩ@4.5V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 650mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@4.5V | |
| 输入电容(Ciss) | 3.5nF | |
| 反向传输电容(Crss) | 440pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 540pF |
商品特性
- -20V,在VGS = -4.5V时,RDS(ON) = 8mΩ(典型值)
- 在VGS = -2.5V时,RDS(ON) = 11mΩ(典型值)
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤
- 可靠耐用
- 有雪崩额定值
- 低泄漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
