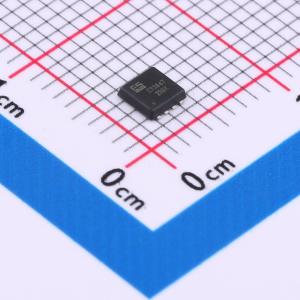

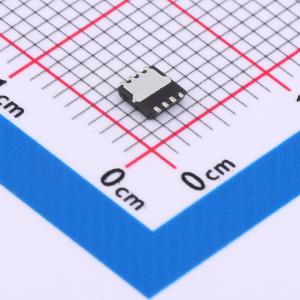

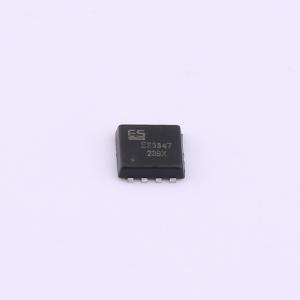

温馨提醒：图片仅供参考，商品以实物为准
AP30P30Q-ES
1个P沟道 耐压:30V 电流:39A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-30V,-39A,8.0mΩ@10V,-12A,-1.4V@250uAL；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AP30P30Q-ES
- 商品编号
- C19725093
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0996克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 39A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；11.5mΩ@4.5V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 1.78nF | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 235pF |
商品概述
AP30P30Q-ES是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的漏源导通电阻（RDS(ON)）。该器件适用于DC-DC转换、电源开关和充电电路。标准产品AP30P30Q-ES为无铅产品。
商品特性
- -30V,RDS(ON) = 8.0 m Ω(典型值)@ VGS = -10 V
- RDS(ON) = 11.5 m Ω(典型值)@ VGS = -4.5 V
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
