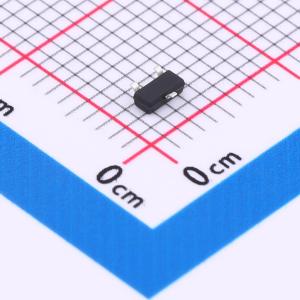

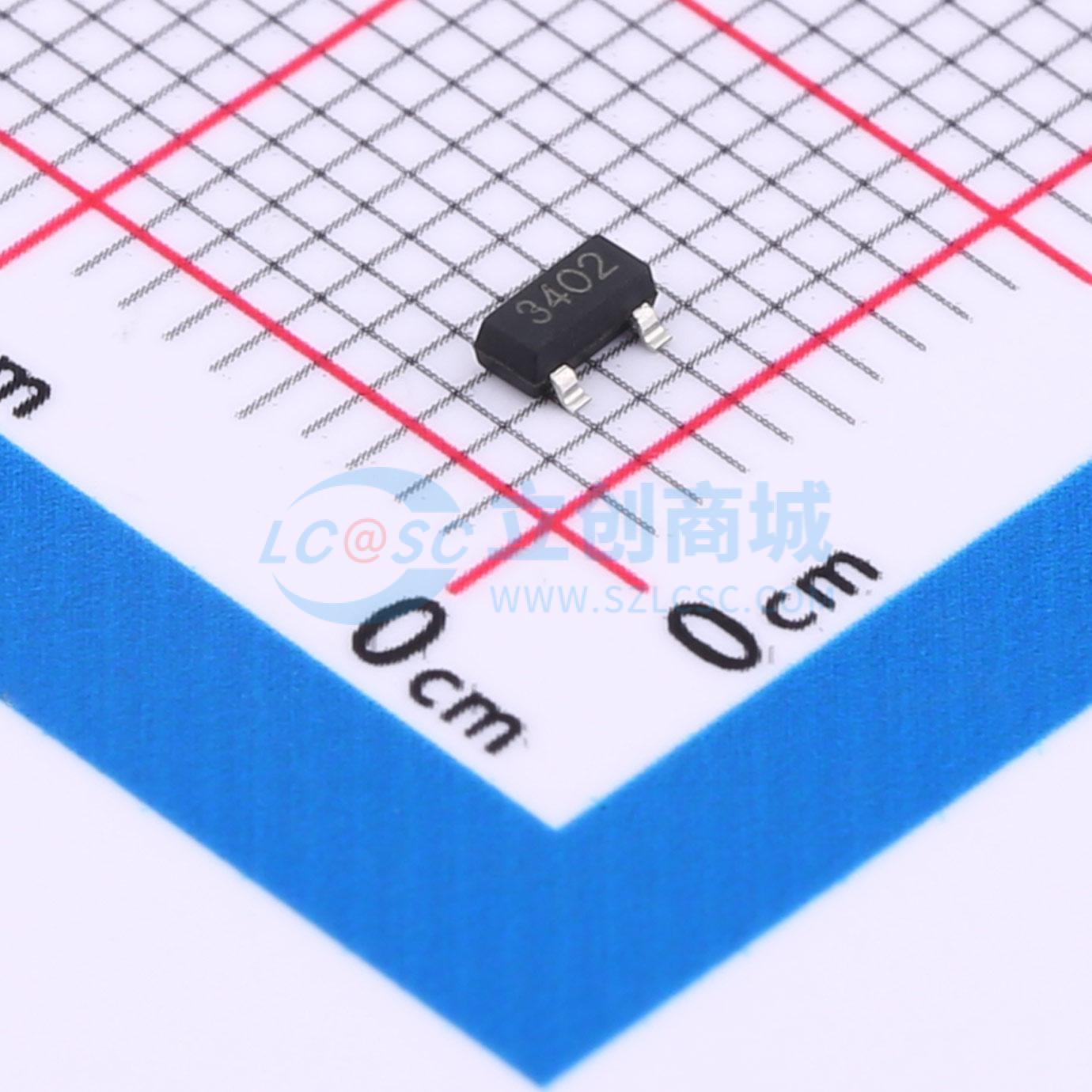

AO3402-ES
1个N沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，：30V，4.2A，40mΩ@10V,3.6A，0.9V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AO3402-ES
- 商品编号
- C19725090
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.040667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 40mΩ@10V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV@250uA | |
| 栅极电荷量(Qg) | 4.4nC@10V | |
| 输入电容(Ciss) | 390pF | |
| 反向传输电容(Crss) | 41pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF |
商品概述
CMS4947采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 在VGS = -10V时，RDS(ON)=70mΩ
- 在VGS = -4.5V时，RDS(ON)=90mΩ
- 先进的沟槽工艺技术
- 符合RoHS标准
应用领域
- 逆变器开关
- 同步整流器
- 负载开关
- DC/DC转换器
