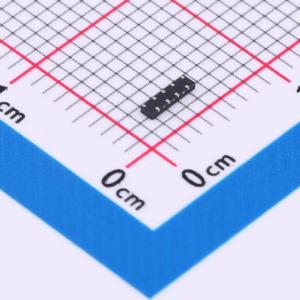

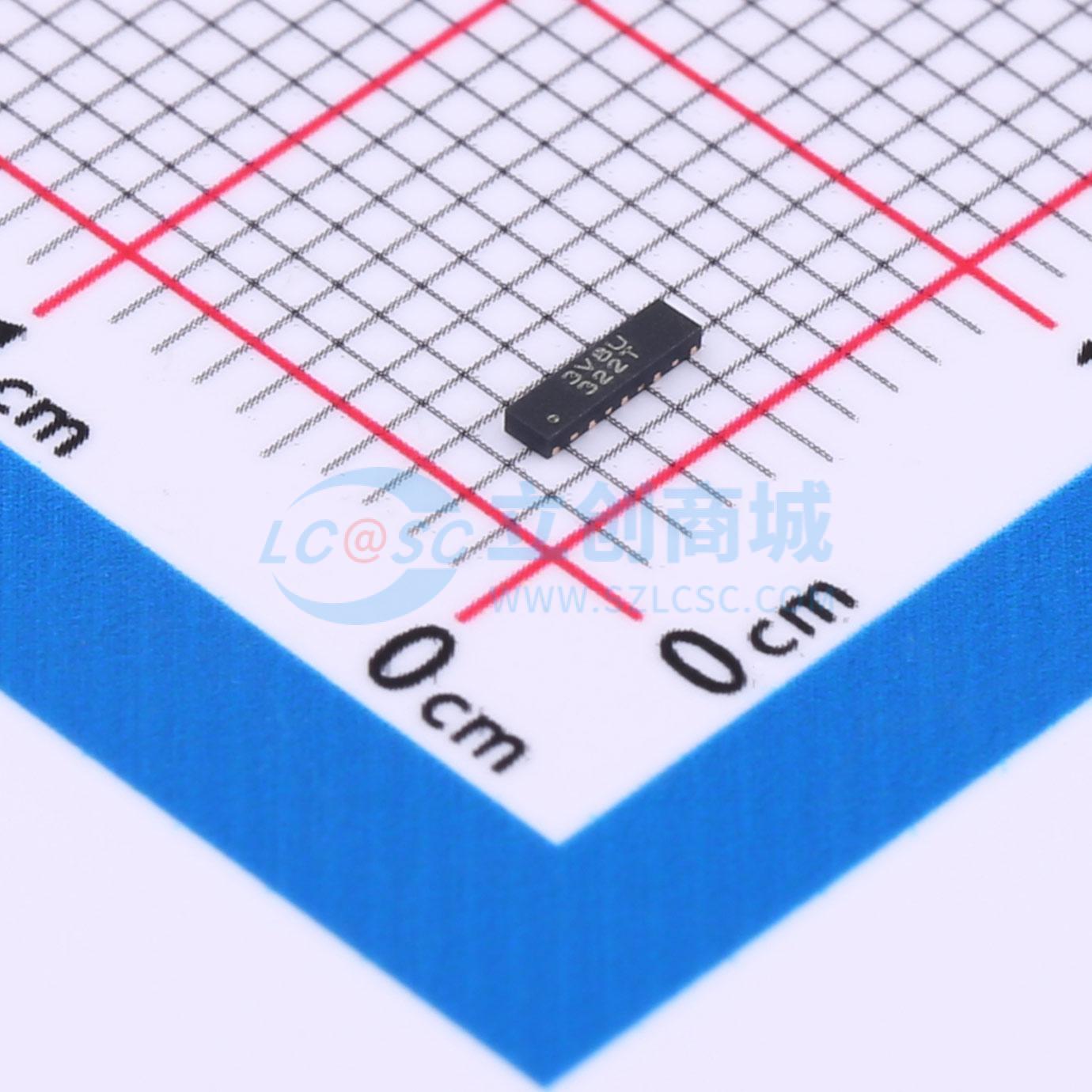

RCLAMP3328P-ES
极性:单向 8路保护 反向关断电压(典型值):3.3V(Max) 击穿电压(最小值):4.0V 钳位电压:12V 峰值脉冲电流:4.5A (8/20us) ,电容Cj:0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V低容8路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP3328P-ES
- 商品编号
- C19725073
- 商品封装
- DFN3810-9L
- 包装方式
- 编带
- 商品毛重
- 0.046333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 八路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
RCLAMP3328P-ES 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器阵列。该器件旨在保护连接至数据和传输线路的敏感电子元件免受静电放电引起的过应力影响。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±15kV 接触放电
- ±15kV 空气放电
- 符合 IEC61000-4-5（浪涌）标准，额定电流 6A（波形 8/20μs）
- 保护 8 条输入/输出线路
- 低工作电压与箝位电压
- 低漏电流
- 采用固态硅技术
- 低结电容：典型值 0.5pF
应用领域
- USB2.0
- DVI 和 HDMI 接口
- 移动电话和无绳电话
- 个人数字助理
- 数码相机
- 个人电脑、笔记本电脑、打印机及其他电脑外设
