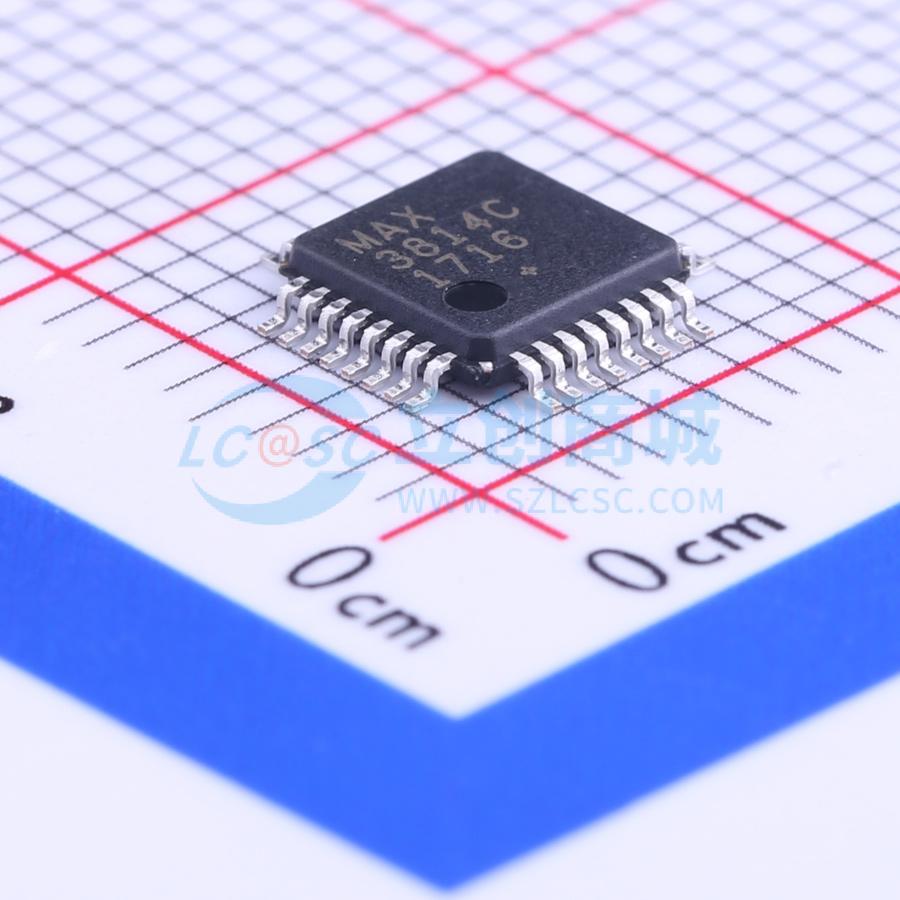

温馨提醒：图片仅供参考，商品以实物为准

MAX3814CHJ+T

DVI/HDMI TMDS FR-4和电缆均衡器/驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 补偿 FR-4 和电缆损耗，直至 DVI/HDMI 传输连接器，并提供完全兼容的 DVI/HDMI TMDS 输出。该器件还可用于 DVI/HDMI 电缆应用，以延长传输距离并提高接收端连接器处电缆通道的抖动容限。片上 TMDS 驱动器以标准电流水平运行，用于实现典型的 DVI/HDMI 无背端接发射器，以及以高 50%的电流模式运行，用于使用 200Ω 背端接电阻（不匹配）以实现 10dB 的回波损耗。4 通道实现对所有通道一视同仁
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3814CHJ+T
商品编号: C117541
商品封装: TQFP-32(5x5)
包装方式: 编带
商品毛重: 0.23克(g)

商品概述

MAX3814 TMDS™均衡/驱动IC可以补偿到达DVI™/HDMI发送连接器的FR-4和电缆损耗，并提供完全符合DVI/HDMI标准的TMDS输出。该器件还可以用于DVI/HDMI电缆应用中，以延长传输距离并改善接收端连接器处电缆通道的抖动裕量。

片上TMDS驱动器可以在标准电流水平下工作，以实现典型的DVI/HDMI非背端接发射机，也可以在高50%的电流模式下使用200Ω背端接电阻（不匹配）来达到10dB的回波损耗。典型的DVI/HDMI输出驱动器会导致连接器与典型高阻抗（开路）DVI/HDMI Tx输出之间产生反射问题。可选的输出电流（LEVEL引脚）提供了部分背端接（例如，差分连接200Ω）的选择，以有效缓解反射问题，同时将共模偏移保持在最低限度。

四通道实现对所有通道一视同仁。为了允许DVI和HDMI连接器具有不同通道顺序的布局灵活性，时钟和数据通道可以任意分配。

MAX3814采用3.3V电源供电，这是DVI/HDMI应用的标准电压，并封装在5mm x 5mm x 0.1mm、32引脚TQFP封装中。

商品特性

在825MHz时，均衡FR-4板微带线和电缆的高频损耗高达15dB，适用于0.25Gbps至1.65Gbps的操作
兼容HDMI 1.3
在825MHz、0至15dB信道损耗下，1.65Gbps时残余抖动小于0.2UIp-p
输入端接：50Ω（每侧到VCC）±10%
驱动器输出是完全DVI/HDMI TMDS兼容的电缆驱动器
输出幅度：1.05Vp-p差分
使能引脚选择正常工作模式或掉电模式
LEVEL引脚选择有无背端接时使用的输出电流
32引脚TQFP封装支持四个通道；任何通道都可以是TMDS数据或时钟信号
VCC = 3.3V；信号引脚在故障条件下的绝对最大额定值为5.5V

应用领域

笔记本电脑 TMDS 均衡器和驱动器
底座 TMDS 均衡器和驱动器
电缆 TMDS 均衡器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	其他接口
	数据速率	1.65Gbps

	属性	参数值
	工作电压	3.3V
	工作温度	0℃~+70℃
