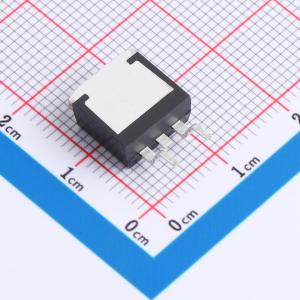

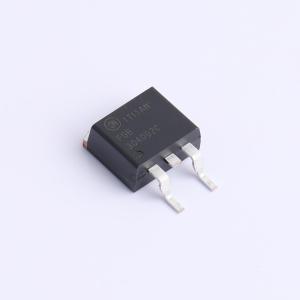

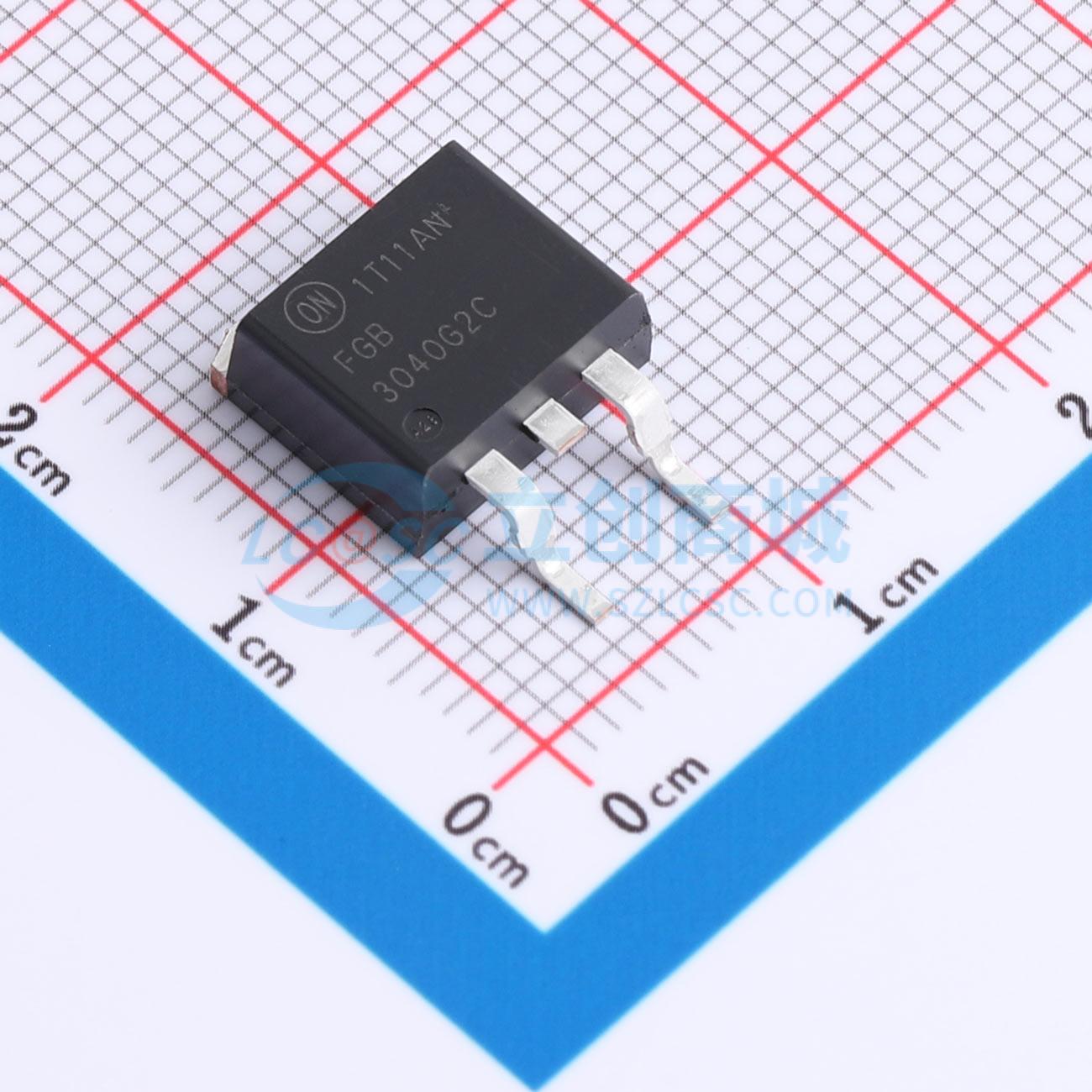

FGB3040G2-F085C
N沟道点火IGBT，具备逻辑电平栅极驱动，符合AEC-Q101标准，适用于汽车点火线圈驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N 沟道点火 IGBT，用于汽车点火线圈驱动器电路和插头应用上的线圈。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGB3040G2-F085C
- 商品编号
- C898620
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 150W | |
| 集射极击穿电压(Vces) | 400V | |
| 集电极电流(Ic) | 41A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.15V | |
| 栅极阈值电压(Vge(th)) | 1.5V | |
| 栅极电荷量(Qg) | 21nC@5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 900ns | |
| 关断延迟时间(Td(off)) | 4.8us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 1.9us | |
| 工作温度 | -55℃~+175℃@(Tj) |
